Соединитель для передачи данных EF1 Series
DINпараллельныйобжимной

соединитель для передачи данных
соединитель для передачи данных
соединитель для передачи данных
соединитель для передачи данных
соединитель для передачи данных
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
для передачи данных
Формат
DIN
Форма
параллельный
Тип соединения
обжимной, на пружине, с блокировкой
Электрическая спецификация
мощности, AC/DC, напряжения, тока
Применение изделия
с розеткой, для коробки, для кабелей, для батареи, для панелей, с ручкой, для поезда, для инструментов
Область применения
для использования в промышленности, множественный
Другие характеристики
линейный, JIS
Первичный ток

160 A

Напряжение

1 000 V

Рабочая температура

МАКС.: 105 °C
(221 °F)

МИН.: -25 °C
(-13 °F)

Описание

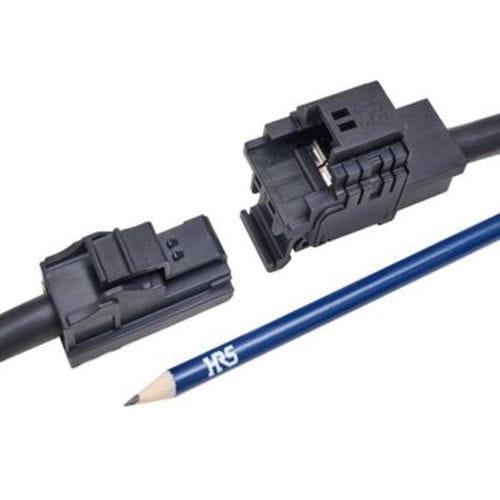

Компания HIROSE представила серию EF1, отвечающую требованиям к компактным, но высокопроизводительным силовым разъемам для промышленных применений. Серия EF1 включает в себя линейные розетки и вилки, устанавливаемые на DIN-рейку, и линейные розетки и вилки, устанавливаемые на панель. Обе розетки имеют обжимные контакты высокой мощности и способны выдерживать ток до 160 А (ампер). Инновационная конструкция разъема позволяет быстро и удобно вводить обжимной кабель в корпус разъема. Обжимной контакт может быть легко заделан в кабель с помощью стандартного ручного инструмента JIS C 9711. Защелкивающийся замок обеспечивает положительное тактильное ощущение, подтверждающее правильность зацепления и надежность соединения. Уникальная форма внутреннего пружинного контакта и контактных площадок обеспечивает оптимальное усилие прижима для поддержания высоконадежного стабильного соединения. Для предотвращения неправильного сопряжения при использовании нескольких разъемов в корпусе предусмотрены четыре различных типа ключей. Разъемы выпускаются в красном цвете для обозначения плюсового или минусового соединения. Положения контактов: 1 Номинальный ток: 160 А (макс.) Номинальное напряжение: AC/DC 1000 В Рабочая температура: -25°C - +105°C Циклы стыковки: 30 Тип: Встраиваемый

---
