Соединитель для передачи данных TM25R Series

RJ45джекUSB

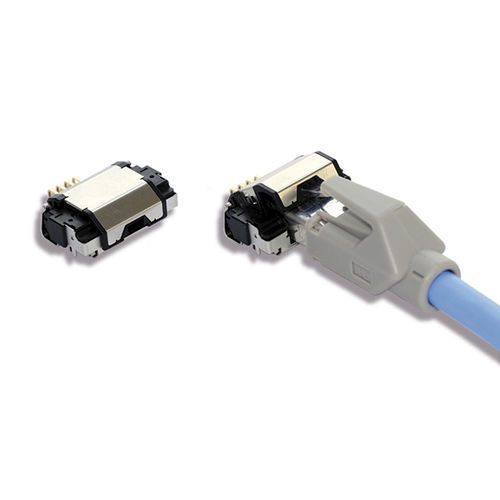

Серия TM25R представляет собой низкопрофильное решение для высокоскоростной связи в условиях ограниченного пространства. Разъем TM25R представляет собой складной модульный разъем RJ-45 с открытым затвором, соответствующий требованиям стандарта Cat 5. Разъем имеет открывающуюся и закрывающуюся крышку, называемую флип-топ. В закрытом состоянии высота разъема составляет всего 6,6 мм, что соответствует высоте других распространенных интерфейсов, таких как стандартные разъемы USB и HDMI. Конструкция mid-mount позволяет установить разъем ниже в плату, уменьшая общую высоту разъема до 11,25 мм при открытой крышке. Откидная крышка надежно крепится к корпусу разъема, но снимается до того, как разъем будет поврежден чрезмерным усилием ключа. Установить откидную крышку на место можно без специального инструмента. Усовершенствованная конструкция заземления включает в себя металлические ножи на нижней части корпуса разъема, обеспечивающие заземление через шасси в дополнение к заземлению через плату. Внутри разъема имеются ограничители, предотвращающие неправильную установку штекера RJ11 в случае его случайного включения. Для TM25R применяется метод интрузивной пайки в отверстие. Это позволяет использовать однократную обработку с другими компонентами поверхностного монтажа, а также повышает силу фиксации платы.
