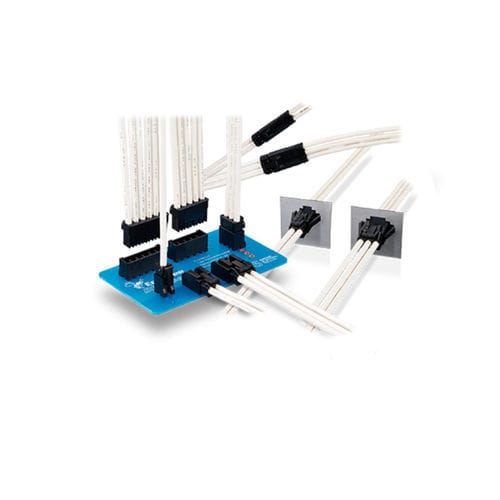

Соединитель для передачи данных - DF63 Series - Hirose Electric Europe B.V.

Характеристики

Тип

для передачи данных

Формат

PCB, провод-плата

Форма

параллельный

Тип соединения

обжимной, вставляемый, с блокировкой

Электрическая спецификация

мощности, с защитой от короткого замыкания

Материал

из олова

Применение изделия

пайки обручного железа

Область применения

для промышленности

Другие характеристики

линейный

Напряжение

630 V

Шаг

3,96 mm, 7,92 mm
(0,156 in, 0,312 in)

Рабочая температура

МИН.: -55 °C
(-67 °F)

МАКС.: 105 °C
(221 °F)

Описание

Разъёмы типа провод-плата с шагом 3.96 мм для внутреннего источника питания до 15 А 1. Допустимый ток до 15 А 2. Обеспечивают надёжное соединение с розеткой, сопровождаемое чётко слышимым щелчком. 3. Розетка на кабель имеет механизм предотвращения неполной вставки обжимного контакта. 4. Розетка имеет ключи для предотвращения неправильного сочленения. 5. Вилка имеет направляющие для избежания неправильного монтажа на печатную плату 6. Защёлка-фиксатор обжимного контакта составляет одно целое с литым корпусом розетки. 7. Перемычки между контактами предотвращают возможность короткого замыкания 8. Плата с разъёмом может заливаться герметиком. 9. Термостойкий материал для предотвращения трещин пластмассового корпуса при пайке
