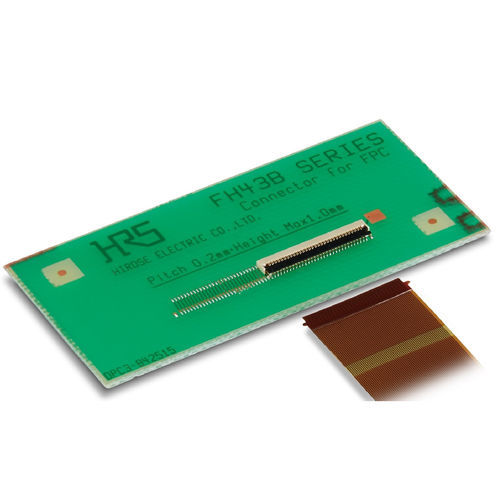

Соединитель для передачи данных FH43 Series
FPCFPC/FFCFFC

соединитель для передачи данных
соединитель для передачи данных
соединитель для передачи данных
соединитель для передачи данных
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
для передачи данных
Формат
FPC, FPC/FFC, FFC, ZIF, SMT
Форма
параллельный
Электрическая спецификация
с высокой скоростью
Применение изделия
для профилей
Другие характеристики
без галогенов
Первичный ток

0,2 A

Напряжение

30 V

Шаг

0,4 mm, 0,5 mm
(0,016 in, 0,02 in)

Рабочая температура

МАКС.: 85 °C
(185 °F)

МИН.: -55 °C
(-67 °F)

Описание

Разъём для гибких шлейфов (FPC) с передней поворотной защёлкой (технология ZIF) высотой 0,9 мм, нижним контактом и шагом на FPC шлейфе 0,2 мм 1. Малогабаритный дизайн. Ширина 2,77 мм 2. Простота монтажа на печатной плате благодаря шагу 0,4 мм между соседними контактами, расположенными в шахматном порядке. 3. Имеет согласованний импеданс 100 Ω ± 10% для передачи высокоскоростных сигналов. 4. Изолятор в нижней части контактов позволяет сделать разводку под разъёмом и полноценно использовать доступное место на печатной плате. 5. Механизм фиксации гибких шлейфов поворотной защёлкой в одно касание благодаря нулевому усилению сочленения (технология ZIF) 6. Лёгкая вставка FPC шлейфа благодаря широкому открытию поворотной защёлки. 7. Имеет по бокам окна для визуальной проверки правильной вставки FPC, а боковые зацепки обеспечивают надёжное удержание. 8. Соединяется с гибкими шлейфами (FPC) толщиной 0,2 мм 9. Катушки по 500 шт (For trial production). 10. Соответствует требованиям RoHS. Серия FH43BW не содержит галогенов* * в соответствии с дерективой IEC 61249-2-21
