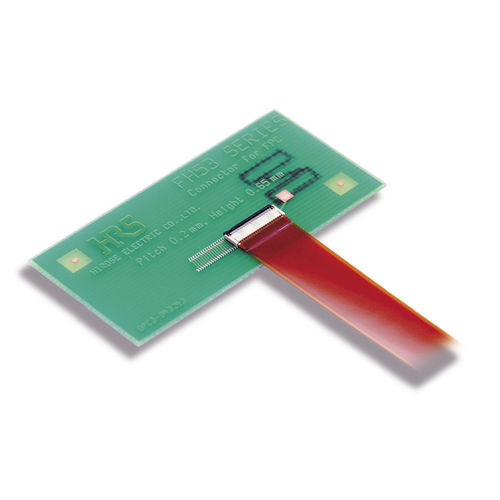

Соединитель для передачи данных FH53 SeriesDINFPCFPC/FFC
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- для передачи данных
- Формат
- DIN, FPC, FPC/FFC, FFC, SMT
- Форма
- параллельный, уменьшенной толщины
- Электрическая спецификация
- с высокой скоростью
- Область применения
- автоматический
- Первичный ток
0,2 A
- Напряжение
30 V
- Шаг
0,4 mm
(0,016 in)- Рабочая температура
МАКС.: 85 °C
(185 °F)МИН.: -55 °C
(-67 °F)
Описание
Разъём для гибких шлейфов (FPC) с задней поворотной защёлкой (технология ZIF) высотой 0,65 мм, верхним контактом и шагом на FPC шлейфе 0,2 мм
1. Малогабаритный дизайн. Ширина 3,2 мм с защёлкой в закрытом положении
2. Простота монтажа на печатной плате благодаря шагу 0.4 мм между соседними контактами, расположенными в шахматном порядке.
3. Имеет согласованный импеданс 100 Ω ± 10% для передачи высокоскоростных сигналов.
4. Металлическая защёлка-держатель FPC при вставке FPC производит тактильное ощущение и звуковой щелчок.
5. Разъём имеет конические направляющие фланцы вокруг входа, что обеспечивает лёгкую вставку FPC.
6. Задняя поворотная защёлка поставляется в открытом положении, сокращая таким образом процедуру сборки
7. Изолятор в нижней части контактов позволяет сделать разводку под разъёмом и полноценно использовать доступное место на печатной плате.
8. Пригоден для автоматического монтажа.
9. Соответствует требованиям RoHS и не содержит галогенов*
* в соответствии с дерективой IEC 61249-2-21
