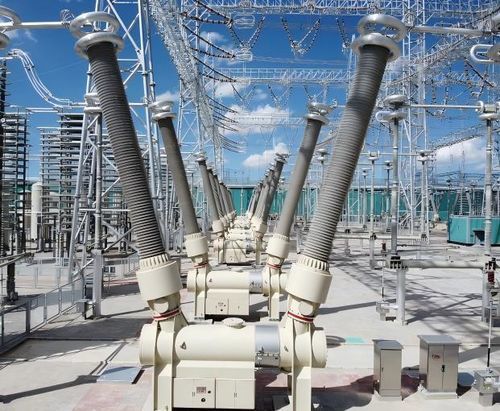

Выключатель с элегазовой изоляцией SF6 LW55B-800

с изоляцией SF6напряжениягоризонтальный

Обзор продукта LW55B-800 — баковый SF6-выключатель, разработанный для строительства 750-кВ UHV‑сети в Китае и являющийся одной из первых отечественных 800‑кВ баковых разработок. В конструкции объединены выключатель, трансформаторы тока (ТТ) и выходные проходные, выполненные в виде горизонтальной компоновки с двойной контактной группой в серии. Обмотки ТТ выполнены по традиционному электромагнитному принципу и расположены по обе стороны выключателя; компоновку можно настраивать по требованию заказчика. Выключатель соответствует повышенным требованиям по уровню изоляции национальных и отраслевых стандартов, имеет номинальный ток 6000 A и подтверждённые характеристики коммутационной и токовой прочности.

Классификация Высоковольтное оборудование - Выключатели

Технические характеристики

• Модель: LW55B-800
• Конструкция: баковый тип, двойная контактная группа в серии, горизонтальная компоновка
• Состав: выключатель, трансформаторы тока (ТТ), выходные проходные
• Трансформаторы тока: традиционные электромагнитные обмотки, расположены по обе стороны, конфигурируемые
• Номинальный ток: 6000 A
• Коротковременный выдерживаемый ток: 63 kA
• Накопленное число коммутаций при номинальном токе отключения КЗ: 16 операций
• Постоянная времени спада постоянной составляющей тока: 120 ms
• Механический ресурс: 10000 циклов
• Уровень изоляции: соответствует национальным и отраслевым требованиям высокого класса
• Структурные характеристики: низкий центр тяжести, сейсмостойкость, высокая прочность конструкции
• Инженерное применение: применим в группах переключения фильтров; поддерживает фазоселективное замыкание или схему замыкания через сопротивление по требованию
