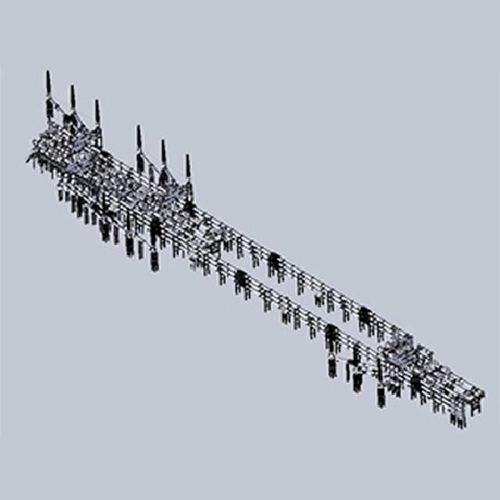

Распредустройство с элегазовой изоляцией SF6 ZF27-550

высокого напряжениядля электросети

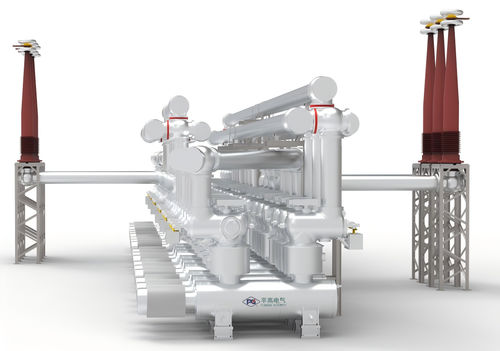

Газоизолированное распределительное устройство в металлическом корпусе ZF27-550(L) представляет собой газоизолированное распределительное устройство (550 кВ) нового поколения, разработанное нашей компанией собственными силами, технические параметры которого соответствуют передовым мировым стандартам. Оно может использоваться в энергосистемах напряжением 500 кВ для обеспечения управления, измерения и защиты системы. Основные компоненты включают автоматические выключатели, разъединительные выключатели, заземляющие выключатели, выключатели быстрого заземления, трансформаторы тока, шины, а также вводные и выводные проходники. Внешняя изоляция проходников представляет собой воздушную изоляцию, в то время как остальные компоненты размещены внутри заземлённого корпуса, в котором в качестве дугогасительной и изолирующей среды используется газ SF6. В зависимости от требований пользователя можно комбинировать различные способы подключения. В автоматическом выключателе используется однокамерная камера гашения дуги сжатым воздухом, обладающая превосходной способностью гашения дуги. В разъединительном выключателе применяется трехпозиционный механизм, обеспечивающий механическую блокировку разъединяющих и заземляющих контактов. Конструкция проста и рациональна, передача энергии безопасна и надёжна, а токопроводимость шин при переключении достигает 4000 А. Трансформатор тока имеет внешнюю конструкцию, что полностью решает проблему избыточной влажности во внутренней газовой камере катушки и принципиально предотвращает попадание посторонних предметов в камеру. Катушка изготовлена в виде моноблока, что обеспечивает простоту, безопасность и надёжность конструкции. Быстродействующий заземлитель соответствует требованиям к параметрам отключения класса C и достигает передового международного уровня в своей категории. Вся втулка проходит сейсмические испытания с ускорением 0,5 g (9-я степень сейсмической интенсивности) и соответствует требованиям для использования на больших высотах.
