Распредустройство с элегазовой изоляцией SF6 ZF27-1100

с высоким напряжениемвысокая мощностьдля распределения электроэнергии

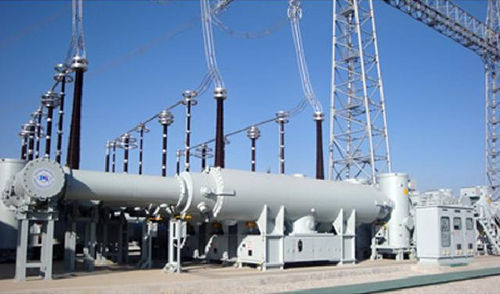

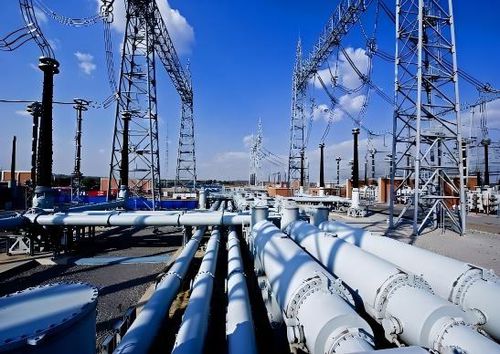

Газоизолированное распределительное устройство (ГИУ) ZF27-1100(L)/Y6300-63 представляет собой трехфазное распределительное устройство переменного тока сверхвысокого напряжения, предназначенное для установки на открытом воздухе. Устройство состоит из автоматического выключателя, разъединителя, заземлителя, устройства быстрого заземления, трансформатора тока, шины, проходника, молниеотвода, трансформатора напряжения и шкафа управления. За исключением втулки, изоляция которой осуществляется с помощью воздуха, все остальные компоненты размещены внутри заземляющего корпуса, в котором в качестве дугогасительной и изолирующей среды используется газ SF6. Технические характеристики изделия: высокий уровень изоляции, высокая токовыдерживающая способность, максимальный номинальный ток для автоматических выключателей и разъединительных выключателей до 8000 А, для шин — до 9000 А; номинальный ток отключения при коротком замыкании — 63 кА, с возможностью отключения при полной мощности до 16 раз; Автоматический выключатель имеет конструкцию с двойным размыканием, а камера гашения дуги выполнена по принципу сжатого воздуха. При необходимости можно установить резисторы замыкания для снижения перенапряжения при замыкании; превосходные характеристики отключения, механический ресурс до 10 000 циклов; Разъединитель оснащён катушкой подавления дуги, обеспечивающей функцию гашения дуги. В зависимости от требований можно установить переключающие резисторы или ферритовые шины для подавления VFTO и снижения рабочего перенапряжения; механический ресурс составляет до 10 000 циклов.
