Подстанция с газовой изоляцией GXL5

для распределения электроэнергиимодульная

Обзор

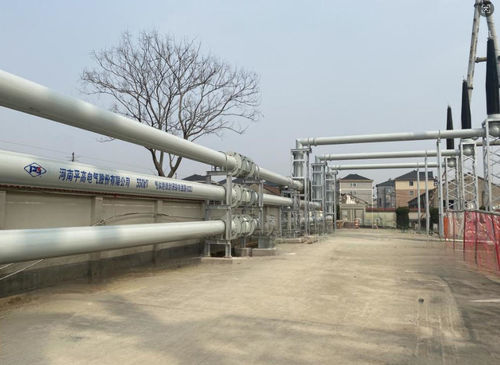

Серия GXL5 40,5–1100 кВ перем. тока GIL (газоизолированная металлическая герметичная линия передачи) размещает все проводящие и изоляционные компоненты внутри заземлённых металлических корпусов, заполненных газом SF6. Разработанная как стандартизированное решение GIL с отечественными правами на интеллектуальную собственность, GXL5 предназначена для передачи большой мощности с низкими потерями и минимальным обслуживанием в сложных условиях и для задач крупномасштабного вывода энергии.

Ключевые компоненты

• Прямые секции
• Угловые секции
• Компенсационные секции
• Система опор и креплений

Основные технические характеристики и конструктивные инновации

• Газ SF6 в качестве изоляционного вещества; все компоненты герметично размещены в заземлённых корпусах
• Инновационный гантелевидный трехстоечный изолятор, снижающий касательное поле на границе газ‑твердое тело и поверхностное поле на металлических вставках
• Комбинированная структура подавления частиц высокого/низкого потенциала для эффективного контроля загрязнений
• Штекерные электрические соединения с наружным защитным кожухом для сбора металлической стружки, образующейся при трении контактов
• Стандартизированное производство GIL и модульная сборка для упрощения изготовления, транспортировки и монтажа

Характеристики и преимущества

• Передача большой мощности с низкими потерями и минимальным обслуживанием
• Номинальный ток до 8000 A
• Высокий уровень изоляции и долгосрочная стабильная эксплуатация
• Применима в сложных условиях: большая высота над уровнем моря, значительные перепады высот, высокая сейсмоинтенсивность, необжитые и охраняемые зоны

Типичные области применения

• Проекты передачи в ультра‑высоком и особо‑высоком напряжении
• Вывод большой мощности от АЭС, тепловых и гидроаккумулирующих электростанций
• Городская реновация, интегрированные инженерные коридоры и прокладки линий через сложный рельеф или охраняемые территории

Характеристики / технические спецификации

• Серия: GXL5
• Диапазон напряжений: 40,5–1100 кВ
• Тип продукта: AC GIL (газоизолированная металлическая герметичная линия передачи)
• Изоляционное вещество: газ SF6
• Конструкция: компоненты размещены в заземлённых корпусах; модульная сборка
• Ключевые компоненты: прямые секции, угловые секции, компенсационные секции, опорная система
• Номинальный ток: до 8000 A
• Инновации в изоляции: гантелевидный трехстоечный изолятор; комбинированная структура подавления частиц высокого/низкого потенциала
• Электрическое соединение: штекерная конструкция с наружным защитным кожухом
• Производство: стандартизированное производство и модульная сборка для транспортировки и монтажа
• Цели по качеству: нулевое разрядное явление, нулевая утечка, успешный запуск с первой попытки, долгосрочная стабильная работа
• Подходящие условия: большая высота, значительные перепады высот, высокая сейсмоинтенсивность, необжитые и охраняемые территории
