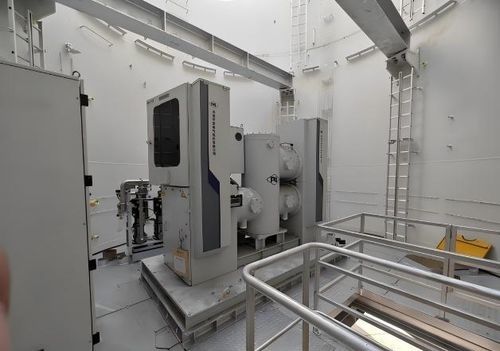

Первичное распредустройство ZF12B

высокого напряженияс газовой изоляциейкомпактное

Обзор продукта
Новое газоизолированное распределительное устройство (GIS) 72,5 kV модели ZF12B предназначено для морских ветровых парков, гибкой HVDC-передачи и морских преобразовательных станций. Доступные номинальные токи: 1250 A / 2000 A / 3150 A / 4000 A, что позволяет устанавливать устройство внутри опор ветрогенераторов и на морских платформах сбора/преобразования энергии, обеспечивая гибкое решение от выработки до сбора. Между опорой турбины и фундаментом установлены 6-точечные коррозионностойкие металлорезиновые демпферы для поглощения прогиба стальных балок и вибраций фундамента. Корпус, соединительные элементы и оголённые металлы соответствуют классу коррозионной стойкости C4-H; оборудование рассчитано на безопасную и надёжную работу более 30 лет.

Основные характеристики

• Удобство обслуживания: агрегат может входить и выходить из корпуса башни ветровой турбины; вставные стандартизированные вводы типа F позволяют заменить ввод без демонтажа соседних конструкций, сокращая сроки монтажа и ремонта.
• Небольшая занимаемая площадь: общие габариты Д×Ш×В: 2600×900×2000 мм — одна из самых компактных и лёгких конструкций в классе, подходит для установки внутри башен для наземных и дальних морских применений.
• Электрические параметры: номинальный ток платформы 2000 A / 3150 A; номинал шин 4000 A; кратковременная стойкость тока 40 kA; пик стойкости тока 100 kA.
• Компактная конструкция: высота менее 2,5 м и минимальный межцентровой шаг 0,7 м, что уменьшает занимаемую площадь и массу станции.
• Защита от осадки: комбинация гибких соединительных конструкций для решения проблем осадки на длинных платформах преобразователей; осадка между любыми двумя опорами соответствует техническому требованию 0,3% прольота.
• Приспособленность к морской среде: антикоррозионная защита C5-M для платформы доступна; корпус и оголённые металлы — C4-H; сейсмический класс AG5; работоспособен в условиях высокой влажности (до 100% относительной влажности).

Категория
Высоковольтный сегмент — комбинированные аппараты

Сценарии применения
Подходит для морских ветровых парков, проектов гибкой HVDC-передачи, морских преобразовательных станций и задач сбора электроэнергии внутри башен ветрогенераторов.

Характеристики / Технические данные

• Модель: ZF12B (см. коммерческую маркировку)
• Номинальное напряжение: 72,5 kV
• Номинальный ток (варианты): 1250 A / 2000 A / 3150 A / 4000 A
• Номинальный ток платформы: 2000 A / 3150 A
• Номинальный ток шин: 4000 A
• Кратковременная выдерживаемая токовая нагрузка (Ik): 40 kA
• Пиковая выдерживаемая токовая нагрузка (Ipk): 100 kA
• Габариты (Д×Ш×В): 2600 × 900 × 2000 мм
• Максимальная высота: менее 2,5 м
• Минимальное межцентровое расстояние: 0,7 м
• Антикоррозионная защита: корпус и оголённые металлы соответствуют C4-H (платформа может соответствовать C5-M для морского применения)
• Сейсмический класс: AG5
• Виброизоляция: 6-точечные металлорезиновые демпферы между опорой турбины и фундаментом
• Рабочая влажность: пригоден для эксплуатации при 100% относительной влажности
• Срок проектирования / надёжность: корпус, соединительные элементы и оголённые металлы спроектированы для безопасной и надёжной работы более 30 лет
