Подстанция с газовой изоляцией GXH5

для распределения электроэнергиидля трансформатора высокого напряжениякомпактная

Обзор продукта
平高电气 предлагает серию GXH5 экологичных переменного тока газоизолированных линий (GIL) с номинальными напряжениями 252 кВ, 550 кВ и 1100 кВ. Доступные газовые схемы включают смеси SF6/N2 и смеси C4F7N/CO2. Решение на основе C4F7N/CO2 обеспечивает полную замену SF6, снижая потенциал глобального потепления (GWP) примерно на 97,5 %, тогда как вариант SF6/N2 сокращает потребление SF6 примерно на 60,5 % и обеспечивает работу при температурах до -40 °C. Экологичные GIL сохраняют конструктивные размеры, техническую зрелость и компактность традиционных SF6-GIL, обеспечивая высокую взаимозаменяемость деталей и простоту модернизации и расширения подстанций.

Классификация / применение
Высоковольтные системы - GIL

Особенности / технические характеристики

• Номинальные уровни напряжения: 252 кВ, 550 кВ, 1100 кВ
• Газовые схемы: смеси SF6/N2; смеси C4F7N/CO2 (полная замена SF6)
• Экологические показатели: C4F7N/CO2 снижает GWP примерно на 97,5 % по сравнению с традиционными SF6-GIL
• Экономия SF6: смеси SF6/N2 сокращают потребление SF6 примерно на 60,5 %
• Работа при низких температурах: схема SF6/N2 обеспечивает работу до -40 °C
• Взаимозаменяемость: конструктивные размеры и общность деталей совпадают с традиционными SF6-GIL, что позволяет модернизировать оборудование заменой лишь изоляционной среды

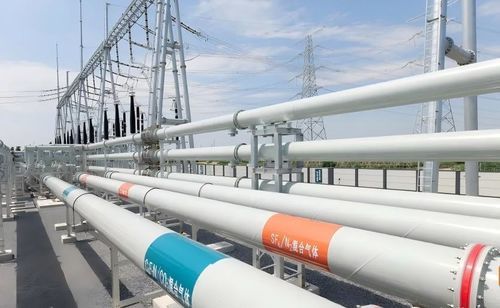

• Полевое применение: 550 кВ GIL на C4F7N/CO2 введен в эксплуатацию в 2025 году на подстанции Anqing 500 kV Rongsheng (первая в эксплуатации 550 кВ экологичная GIL в стране и за рубежом)
• Изоляционные характеристики: при ограниченном увеличении давления достигает такой же прочности изоляции, как у GIL на чистом SF6
• Стандарты и соглашения: технические параметры соответствуют национальным стандартам и высоким требованиям технических соглашений State Grid
