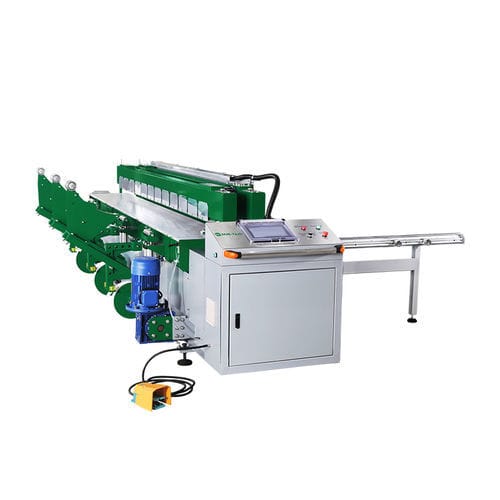

Станок для сварки с плитой для нагрева SWT-PZ3000

с роликомавтоматическийдля обработки пластмасс

Обзор
Станок для сварки и гибки предназначен для термопластичных листов (PE, PP, PVC, PVDF, PC, ABS и акриловые двустенные панели). Обеспечивает горизонтальную круговую сварку и изгиб одной пластины в диапазоне 0°–95°. Система MM-Tech SWT-PZ3000 — интегрированная CNC-система сварки и гибки для листов шириной до 3000 мм, подходит для изготовления ванн для гальваники, воздуховодов и других средних пластиковых конструкций.

Техническая таблица

• Свариваемые материалы: PE, PP, PVC, PVDF, PC, ABS, акриловые двустенные панели
• Макс. рабочая длина (мм): 3000
• Свариваемая толщина (мм): сплошной лист 3–50; пустотелый до 80
• Толщина изгиба (мм): 3–25
• Мин. диаметр цилиндра (мм): 350
• Метод установки давления: цифровой
• Регулятор давления: электрический пропорциональный клапан SMC
• Потребляемая мощность (kW): 17
• Питание: AC 380V 3P 50/60Hz
• Подключение сжатого воздуха: 6–8 kg/cm²
• Двигатель цилиндра: 4.4 kW
• Зажимы для листов: пневматические
• Сварочная система: CNC
• Дисплей: WEINVIEW 10"
• Аппаратная панель управления: SIEMENS / MITSUBISHI PLC
• Ток полной нагрузки (A): 33.5
• Размер кабеля питания: 4 × 6 mm²

Особенности продукта

• Соответствует стандарту сварки DVS2207
• Автоматическая CNC-система сварки для повторяемых швов
• Шарнирное сваривание для повышения точности
• Беспроводной пульт для мотора ремня (опция)
• Полностью автоматический зажим для намотки/ламинирования
• Пневматические зажимы с многоточечным управлением подъёма
• Двойной цифровой термостат и стабильная нагревательная плита (тефлоновое покрытие Dupont)
• Высокоточное позиционирование листа для стабильного и повторяемого нагрева и прямолинейной сварки
• Ключевые компоненты: Festo, Siemens, Schneider Electric
• Опции: качающееся плечо или колонное устройство

Технические характеристики

• Модель: SWT-PZ3000
• Макс. ширина листа: 3000 mm
• Материалы: PE, PP, PVC, PVDF, PC, ABS, акрил
• Свариваемые толщины: сплошной лист 3–50 mm; пустотелый до 80 mm
• Диапазон изгиба: 0°–95°; толщина для изгиба 3–25 mm
• Мин. диаметр цилиндра: 350 mm
• Управление: CNC с SIEMENS / MITSUBISHI PLC и сенсорным экраном WEINVIEW 10"
• Регулирование давления: цифровое; электрический пропорциональный клапан SMC
• Питание: AC 380V 3P 50/60Hz; мощность 17 kW; ток полной нагрузки 33.5 A; кабель 4×6 mm²
• Двигатель цилиндра: 4.4 kW
• Требование по сжатому воздуху: 6–8 kg/cm²
