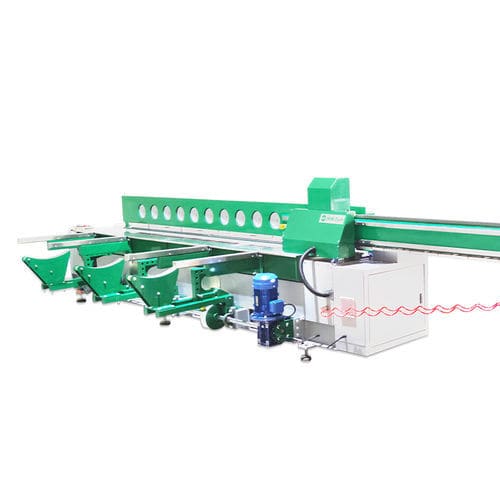

Станок для сварки для стыков SWT-PH3000

контролируемый PLCавтономныйдля ПВХ

Краткое описание
MM-Tech SWT-PH3000 — это ЧПУ-аппарат для стыковой сварки термопластичных листов. Поддерживает горизонтальную круговую сварку и может быть оснащён опцией вертикального состыковывания под 90°. Свариваемые материалы: PE, PP, PVC, PVDF, PC, ABS и акриловые двустенные листы.

Описание
SWT-PH3000 предназначен для промышленных задач по надёжной и повторяемой сварке крупноформатных листов. Система управления — SIEMENS / MITSUBISHI PLC с 10" WEINVIEW сенсорным дисплеем; цифровая настройка давления через электрический пропорциональный клапан SMC; нагревательная плита с тефлоновым покрытием Dupont. Аппарат оснащён автоматическими устройствами для прокатки листов, пневматическими зажимами и беспроводным управлением мотора приводной ленты для удобства непрерывной работы.

Применение

• Системы и резервуары очистки воды
• Крупногабаритные ёмкости и резервуары
• Бассейны
• Системы вентиляции и башни очистки промышленных газов
• Скрубберы и ванны для гальваники
• Водяные баки для пожарных машин
• Резервуары для аквакультуры

Техническая таблица (данные страницы)

• Свариваемые материалы: PE, PP, PVC, PVDF, PC, ABS, акриловые двустенные листы
• Макс. рабочая длина (мм): 3000 mm
• Свариваемая толщина (мм): Твердый лист 3–50 мм (в отдельных местах указано 3–40 мм); Полые листы: до 80 мм
• Мин. диаметр цилиндра (мм): 350 мм
• Метод установки давления: цифровой
• Регулятор давления: электрический пропорциональный клапан SMC
• Потребляемая мощность (kW): 9 kW (нагревательная плита 3P / 6 kW; мотор роликовой ленты 3 kW)
• Питание: AC 380V 3P 50/60Hz
• Сжатый воздух: 6–8 kg/cm²
• Дисплей: 10" WEINVIEW; Панель управления: SIEMENS / MITSUBISHI PLC

СВОЙСТВА

• Соответствует сварочному стандарту DVS2207
• Автоматическая ЧПУ-система сварки
• Шарнирное соединение для более точного выравнивания
• Беспроводное управление двигателем приводного ремня
• Полностью автоматический зажим для прокатки
• Пневматические зажимы и многоточечный подъём зажима
• Термостат с двойным цифровым дисплеем
• Точное позиционирование листа, стабильный и воспроизводимый нагрев и прямолинейная сварка
• Нагревательная пластина с тефлоновым покрытием Dupont
• Используются компоненты Festo, Siemens, Schneider Electric
• Опции: устройство под 90° и качающаяся рукоять / колонное устройство
