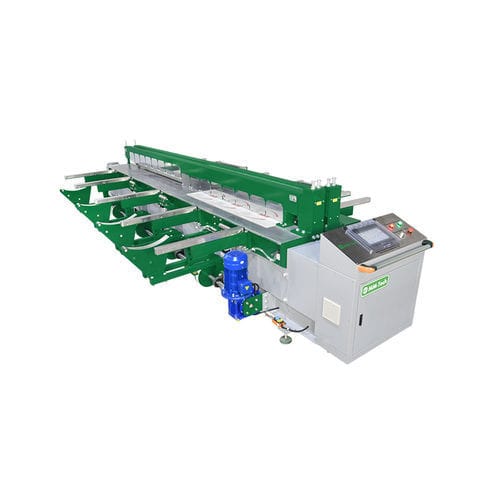

Станок для сварки для стыков SWT-PH2000

контролируемый PLCнастольныйдля бака

Краткое описание
Аппарат для стыковой сварки предназначен для сварки термопластичных листов (PE, PP, PVC, PVDF, PC, ABS, акрил). Поддерживает горизонтальную кольцевую сварку и опциональное вертикальное соединение под 90°. SWT-PH2000 предназначен для толщин листа 3–25 мм и максимальной длины сварки до 2000 мм; применяется в промышленных резервуарах, трубопроводах и системах водоподготовки. Точное управление нагревательной пластиной (±5°C) и ЧПУ-управление обеспечивают повторяемость швов.

Ключевые возможности

• Свариваемые материалы: PE, PP, PVC, PVDF, PC, ABS, акрил (включая двустенные листы)
• Диапазон толщин: 3–25 мм
• Макс. длина сварки: 2000 мм
• Поддержка горизонтальной круговой сварки; 90° вертикальное соединение по опции
• Автоматическая система сварки CNC с точным управлением нагревательной пластины (±5°C)
• Тефлоновое покрытие нагревательной пластины, пневматические зажимы и автоматический зажим для прокатки
• PLC с 10" сенсорным экраном; беспроводной пульт для привода ремня

Применение

• Системы водоподготовки
• Водяные баки и резервуары
• Химические емкости
• Вентиляционные каналы и скрубберы
• Ванны для гальваники
• Бассейны
• Водяные баки пожарных машин
• Аквакультура

Особенности продукта

• Соответствует стандарту сварки DVS 2207
• Автоматическая CNC-система для повторяемости сварки
• Возможность сварки шарниров/углов для повышения точности соединений
• Пневматические зажимы и многоточечное подъёмное устройство зажима
• Высокоточное позиционирование листа и стабильный воспроизводимый нагрев
• Ключевые компоненты от ведущих производителей (Festo, Siemens, Schneider Electric)
• Дополнительные опции: рычажно-раскосное устройство, колонное устройство для угловых соединений

Техническая таблица (ключевые параметры)
Свариваемые материалы: PE, PP, PVC, PVDF, PC, ABS, двустенные акриловые листы
Макс. рабочая/сварочная длина: 2000 мм
Диапазон толщин: 3–25 мм
Минимальный диаметр цилиндра: 350 мм
Установка давления: цифровая (SMC электрический пропорциональный клапан)
Потребляемая мощность: 6,5 kW (нагревательная пластина 3,5 kW)
Питание: AC 230V 1P 50/60Hz
Сжатый воздух: 6–8 кг/см²
Двигатель роликовой ленты: 3 kW
Зажимы: пневматические замковые зажимы, автоматический зажим для прокатки
Сварочная система: CNC; Дисплей: WEINVIEW 10"; PLC: SIEMENS / MITSUBISHI
Номинальный ток: 22 A
Покрытие нагревательной пластины: тефлон (Dupont)

Технические характеристики

• Модель: SWT-PH2000
• Свариваемые материалы: PE, PP, PVC, PVDF, PC, ABS, акрил
• Диапазон толщин: 3–25 мм
• Макс. длина сварки: 2000 мм
• Мин. диаметр цилиндра: 350 мм
• Управление давлением: цифровое (SMC пропорциональный клапан)
• Управление сваркой: CNC с PLC Siemens/Mitsubishi и 10" WEINVIEW сенсорным экраном
• Мощность: 6,5 kW; нагревательная пластина 3,5 kW
• Питание: AC 230V 1P 50/60Hz; номинальный ток 22 A
• Сжатый воздух: 6–8 кг/см²
• Двигатель роликовой ленты: 3 kW; силовой кабель: 4 × 4 mm²
• Стандарты: DVS 2207
