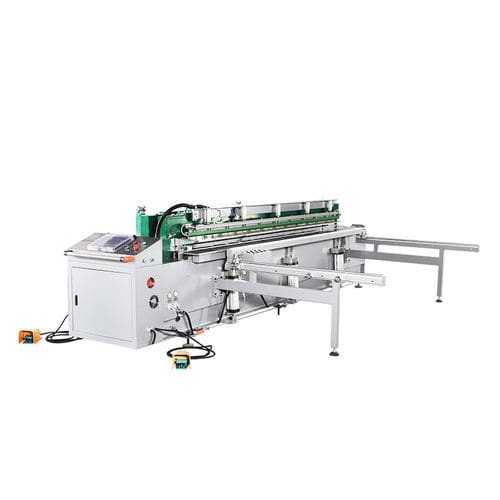

Электрический гибочный пресс SWT-PZ1500

для профилей ПВХдля профилей из пластмассыдля листа

Обзор
Этот станок предназначен для сварки и гибки термопластичных листов (PE, PP, PVC, PVDF, PC, ABS, акрил). Поддерживает горизонтальную круговую сварку, плоскую сварку, прокатную гибку и поштучное изгибание листа от 0° до 95°. Применяется для изготовления резервуаров, воздуховодов и конструкционных элементов при ограниченном пространстве.

MM-Tech SWT-PZ1500
MM-Tech SWT-PZ1500 сконструирован для точной и повторяемой обработки термопластичных панелей шириной до 1500 мм. В одном блоке объединены функции плоской сварки, гибки листа на 5°–95° и прокатной гибки. Управление через ПЛК MITSUBISHI / SIEMENS с цифровой регулировкой температуры и 10" WEINVIEW дисплеем. Важные узлы: пропорциональный клапан SMC для регулирования давления, нагревательная пластина с тефлоновым покрытием DuPont и пневматические многоточечные зажимы для устойчивого позиционирования.

Функции

• Соответствует стандарту сварки DVS2207
• Автоматическая система сварки с управлением CNC
• Сварка шарнирных соединений для повышенной точности
• Беспроводной пульт для двигателя ленты
• Полностью автоматический зажим для прокатки
• Пневматические фиксирующие зажимы с многоточечным подъёмом
• Двойной цифровой термостат
• Высокоточное позиционирование листа, стабильный и воспроизводимый нагрев и выравнивание
• Используются компоненты Festo, Siemens, Schneider Electric
• Опции: устройство качающегося рычага / колонное устройство
• Диапазон свариваемой толщины: 2–15 мм

Технические характеристики (сводка)
Свариваемые материалы: PE, PP, PVC, PVDF, PC, ABS, акриловые двухстенные листы
Макс. рабочая ширина: 1500 мм
Свариваемая / изгибаемая толщина: 2–15 мм
Диапазон изгиба: 0°–95° (поддерживает 5°–95° и прокатную гибку)
Минимальный диаметр цилиндра: 280 мм
Настройка давления: цифровая (SMC электрический пропорциональный клапан)
Потребляемая мощность: 8 кВт
Питание: AC 380V 1P 50/60Hz
Сжатый воздух: 6–8 кг/см²
Двигатель цилиндра: 2.2 кВт
Зажимы для листа: пневматические
Сварочная система: CNC
Дисплей: 10" WEINVIEW
Панель управления: SIEMENS / MITSUBISHI PLC
Ток полной нагрузки: 14 A
Размер силового кабеля: 4 × 2.5 мм²

Применение

• Резервуары и баки
• Воздуховоды и вентиляционные компоненты
• Химически стойкие покрытия и скрубберы
• Гальванические ванны и технологические ёмкости
• Оборудование для аквакультуры и очистки воды

Характеристики / технические спецификации

• Модель: SWT-PZ1500
• Бренд: MM-Tech
• Максимальная рабочая ширина: 1500 мм
• Совместимые материалы: PE, PP, PVC, PVDF, PC, ABS, акриловые двухстенные листы
• Свариваемая/изгибаемая толщина: 2–15 мм
• Гибка: 0°–95° (по листу) и прокатная гибка
• Управление: CNC сварочная система с SIEMENS / MITSUBISHI PLC и 10" сенсорным экраном WEINVIEW
• Регулятор давления: электрический пропорциональный клапан SMC
• Нагревательная пластина: тефлоновое покрытие DuPont
• Стандарт: соответствует DVS2207
