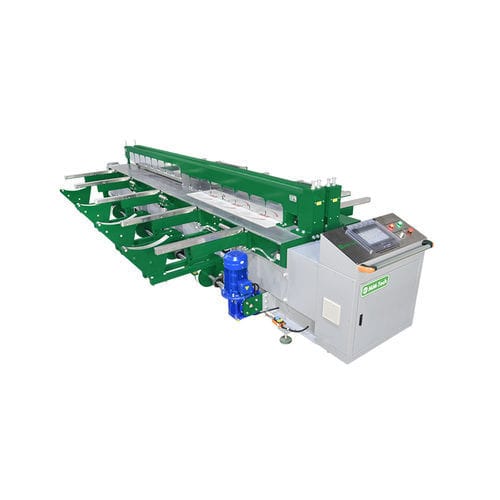

Станок для сварки для стыков SWT-PH1500

с плитой для нагреваконтролируемый PLCдля ПВХ

Краткое описание
Система стыковой сварки MM-Tech SWT-PH1500 предназначена для точной сварки термопластичных листов (PE, PP, PVC, PVDF, PC, ABS, акрил с двойной стенкой). Поддерживает горизонтальную кольцевую сварку и может быть дооснащена приспособлением для вертикальных 90° стыков по запросу. Диапазон свариваемой толщины: 2–15 мм; макс. рабочая длина: 1500 мм. Применяется при изготовлении резервуаров, труб, вентиляционных компонентов и других пластиковых узлов для очистки воды, хранения химикатов и инфраструктурных объектов.

Области применения

• Аквакультурные ёмкости
• Водяные баки для пожарных машин
• Ванны для гальваники / химические ёмкости
• Скрубберы и башни очистки газов
• Бассейны
• Системы вентиляции и воздуховоды
• Контейнеры и резервуары для воды
• Компоненты систем очистки воды

Ключевые характеристики

• Соответствует стандарту сварки DVS2207
• Автоматическая CNC-система сварки с ПЛК и 10" сенсорным экраном
• Шарнирное соединение для повышения точности центровки
• Беспроводной пульт для управления ременным мотором
• Опция: полностью автоматическая система намотки/зажима и пневматические фиксирующие зажимы
• Двойной цифровой термостат и тефлоновое покрытие нагревательной пластины DuPont
• Высокоточное позиционирование заготовки для стабильного и воспроизводимого нагрева и прямолинейной сварки
• Многоточечный подъём зажима и регулирование давления через SMC пропорциональный клапан
• Основные компоненты: Festo, Siemens, Schneider Electric

Техническое описание
Свариваемые материалы: PE, PP, PVC, PVDF, PC, ABS, акрил с двойной стенкой
Макс. рабочая длина: 1500 мм
Диапазон свариваемой толщины: 2–15 мм
Мин. диаметр цилиндра: 280 мм
Установка давления: цифровая
Регулятор давления: SMC электрический пропорциональный клапан
Потребляемая мощность: 3 kW
Питание: AC 230V 1P 50/60Hz
Подача сжатого воздуха: 6–8 kg/cm²
Фиксация листов: пневматические зажимы
Сварочная система: CNC
Дисплей: WEINVIEW 10"
Панель управления: SIEMENS / MITSUBISHI PLC
Ток полной нагрузки: 14 A
Мощность нагревательной пластины: 1P / 3 kW
Сечение кабеля питания: 2×2.5 mm²

Опции

• Модель: SWT-PH1500
• Опции: качающийся рычаг / колонная установка, приспособление 90° для вертикальных стыков
• Опция: автоматическая система намотки/подачи листов
• Типовые области применения: очистка воды, хранение химикатов, HVAC, инфраструктура
