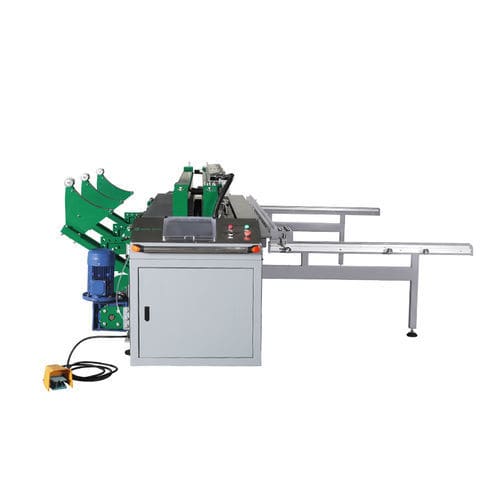

Станок для сварки с плитой для нагрева SWT-PZ5000

с роликомавтоматическийавтономный

Краткое описание
MM-Tech SWT-PZ5000 — комбинированный станок для сварки и гибки листового пластика, предназначенный для термопластичных листов (PE, PP, PVC, PVDF, PC, ABS, акрил). Выполняет горизонтальную круговую сварку и гиб одного листа в диапазоне 0°–95°, применим при изготовлении пластиковых конструкций среднего размера.

Описание модели
Предназначен для ПП и ПЭ листов шириной до 5000 мм. Станок оснащён ПЛК Mitsubishi/Siemens, системой ЧПУ для сварки и пневматическими компонентами SMC, что обеспечивает точное управление температурой и давлением. Применяется для изготовления ванн для гальваники, воздуховодов, водяных баков и других промышленных пластиковых изделий, требующих повторяемой круговой сварки и точного изгиба.

Техническая таблица
Свариваемые материалы: PE, PP, PVC, PVDF, PC, ABS, акриловые двустенные листы
Макс. рабочая длина (мм): 5000 mm
Свариваемая толщина (мм): Цельный лист 3–50 мм; Полые листы до 80 мм
Толщина для гибки (мм): 3–25 мм
Минимальный диаметр цилиндра (мм): 500 мм
Метод установки давления: Цифровой
Регулятор давления: Электрический пропорциональный клапан SMC
Потребляемая мощность (kW): 24 kW
Питание: AC 380V 3P 50/60Hz
Соединение сжатого воздуха (bar): 6–8 кг/см²
Мощность мотора цилиндра (kW): 4.4 kW
Зажимы для фиксации листа: Пневматические
Сварочная система: ЧПУ
Дисплей: 10" WEINVIEW
Управляющая электроника: SIEMENS / MITSUBISHI PLC
Ток полной нагрузки (A): 51 A
Размер силового кабеля: 4 × 10 mm²

Свойства и особенности

• Соответствует стандарту сварки DVS2207
• Автоматическая система сварки ЧПУ для стабильных и воспроизводимых швов
• Точнейшая сварка шарнирных соединений
• Беспроводное дистанционное управление для двигателя приводного ремня
• Полностью автоматический зажим для прокатки и пневматические фиксирующие зажимы
• Двойной цифровой термостат для контроля температуры
• Использование качественных компонентов: SMC, Festo, Siemens, Schneider Electric
• Высокоточное позиционирование листа, стабильный и повторяемый нагрев/сварка
• Многоточечное управление подъёмом зажима
• Нагревательная пластина с тефлоновым покрытием DuPont
• Дополнительные механические опции: качающийся рычаг / колонная конструкция

Применение

• Ванны для гальваники и резервуары химической обработки
• Системы водоподготовки, водяные баки и контейнеры
• Системы вентиляции и воздушные каналы
• Башни очистки газов и скрубберы
• Бассейны, баки для пожарных машин, аквакультурные емкости

Характеристики / технические спецификации

• Модель: SWT-PZ5000
• Материалы: PE, PP, PVC, PVDF, PC, ABS, акрил
• Максимальная рабочая длина: 5000 мм
• Свариваемая толщина (жёсткий лист): 3–50 мм
• Свариваемая толщина (полые листы): до 80 мм
• Толщина гибки: 3–25 мм
• Минимальный диаметр цилиндра: 500 мм
• Регулирование давления: электрический пропорциональный клапан SMC (цифровой)
• Потребляемая мощность: 24 kW
• Питание: AC 380V 3P 50/60Hz
• Рабочее давление сжатого воздуха: 6–8 кг/см²
• Мощность двигателя цилиндра: 4.4 kW
• Зажимы: пневматические
• Система управления: ЧПУ с PLC (Siemens / Mitsubishi)
• Дисплей: 10" WEINVIEW
• Полный ток нагрузки: 51 A
• Сечение силового кабеля: 4 × 10 mm²
