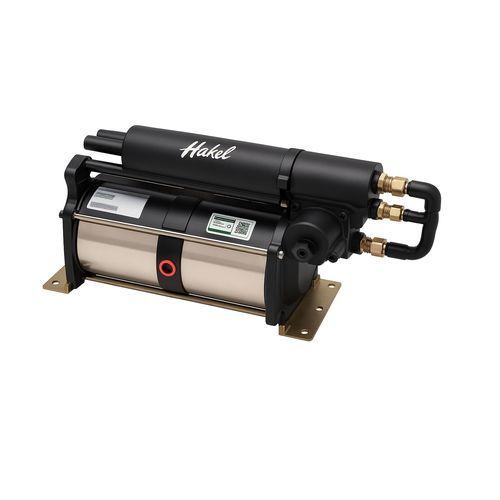

Одноуровневый пневмоусилитель 8AAD-2

Воздушные усилители Haskel серии 8AAD-2 - это высокоэффективные пневматические усилители давления, предназначенные для повышения давления сжатого воздуха в промышленных установках, требующих высокого давления без использования электроэнергии. Одноступенчатый пневматический усилитель Haskel 8AAD-2 двойного действия предназначен для эффективного повышения давления воздуха с номинальным соотношением давления 2:1. Эта модель способна повышать давление воздуха на входе до максимальной производительности 300 PSIG, что делает ее надежным выбором для применения в условиях, требующих умеренного усиления давления. Размер пневмопривода: 8 дюймов коэффициент 1-й ступени: 2:1 Минимальное давление подачи газа: 25 фунтов на кв. дюйм Максимальное давление подачи газа: 300 фунтов на кв. дюйм Максимальное номинальное давление на выходе: 300 фунтов на кв. дюйм Формула статического давления на выходе: Pa + Ps (Pa = давление воздуха в приводе, Ps = давление подачи газа) Минимальное давление привода AIR: 40 фунтов на кв. дюйм Максимальное давление привода AIR: 130 фунтов на кв. дюйм Усилитель давления воздуха - это воздушный насос, который приводится в действие частью поступающего сжатого воздуха, что позволяет ему циклически перекачивать остаток сжатого воздуха до более высокого выходного давления. Давление создается за счет использования поршневого узла с дифференциальной площадью (рис. 1). Воздух низкого давления, подаваемый на большую площадь, создает высокое давление на малой площади. Циклирование достигается за счет использования двух управляющих клапанов, которые поочередно управляют и выпускают воздух со стороны большой площади несбалансированного циклического золотника. На конце золотника малой площади используется постоянная воздушная пружина. Этот несбалансированный золотник обеспечивает циклирование воздушного усилителя по требованию.
