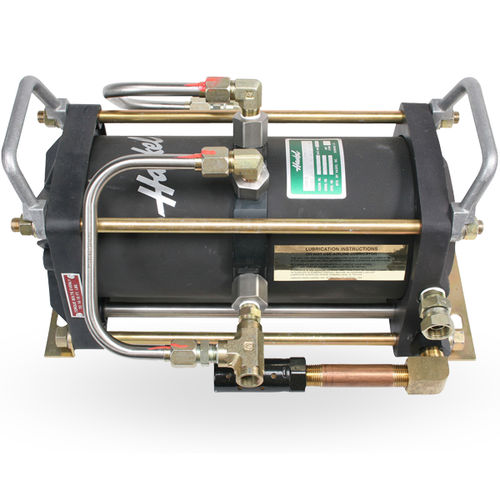

Одноуровневый пневмоусилитель AAD series

Воздушные усилители Haskel серии AAD - это высокоэффективные пневматические усилители давления, предназначенные для повышения давления сжатого воздуха в промышленных установках, требующих высокого давления без использования электроэнергии. Эффективное средство повышения давления воздуха Выходное давление до 4500 фунтов на квадратный дюйм (310 бар) Максимальное соотношение площади выходного давления и давления питания Перекачивание вдвое большего объема за цикл по сравнению с диапазоном AA Требуется меньше воздуха для привода, поскольку давление воздуха на входе само по себе обеспечивает значительную часть движущей силы Усилитель давления воздуха - это воздушный насос, который приводится в действие частью поступающего сжатого воздуха, что позволяет ему циклически перекачивать оставшуюся часть сжатого воздуха до более высокого выходного давления. Давление создается за счет использования поршневого узла с дифференциальной площадью (рис. 1). Воздух низкого давления, подаваемый на большую площадь, создает высокое давление на малой площади. Циклирование достигается за счет использования двух управляющих клапанов, которые поочередно управляют и выпускают воздух со стороны большой площади несбалансированного циклического золотника. На конце золотника малой площади используется постоянная воздушная пружина. Этот несбалансированный золотник обеспечивает циклирование воздушного усилителя по требованию.
