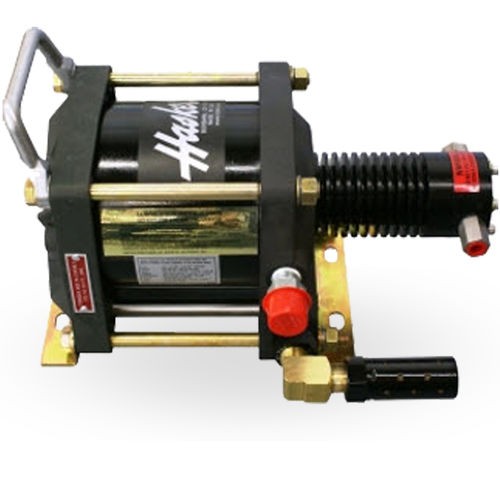

Одноуровневый пневмоусилитель AA series

Воздушные усилители Haskel серии AA - это высокоэффективные пневматические усилители давления, предназначенные для повышения давления сжатого воздуха в промышленных установках, требующих высокого давления без использования электроэнергии. Серия AA Одностороннего действия, одноступенчатый пневматический усилитель давления с максимальным давлением на выходе от 2500 до 4500 фунтов на квадратный дюйм. Отношение площади максимального выходного давления к давлению привода. Усилитель давления воздуха - это воздушный насос, который приводится в действие частью поступающего сжатого воздуха, что позволяет ему циклически перекачивать остаток сжатого воздуха до более высокого выходного давления. Давление создается за счет использования поршневого узла с дифференциальной площадью (рис. 1). Воздух низкого давления, подаваемый на большую площадь, создает высокое давление на малой площади. Циклирование достигается за счет использования двух управляющих клапанов, которые поочередно управляют и выпускают воздух со стороны большой площади несбалансированного циклического золотника. На конце золотника малой площади используется постоянная воздушная пружина. Этот несбалансированный золотник обеспечивает цикличность работы воздушного усилителя по требованию.
