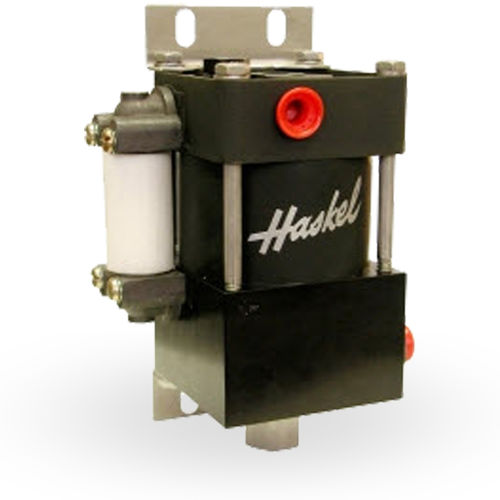

Одноуровневый пневмоусилитель HAA31 series

Воздушный усилитель Haskel серии HAA31 повышает давление сжатого воздуха для малопоточных систем, где требуется более высокое давление воздуха. Одноступенчатый усилитель давления воздуха одностороннего действия обеспечивает давление от 320 до 560 фунтов на квадратный дюйм. Экономичное средство повышения давления при небольшом объеме Максимальное отношение площади выходного давления к давлению в приводе. Максимальное давление на входе 125 фунтов на кв. дюйм Максимальное давление на выходе от 320 до 560 фунтов на кв. дюйм Максимальное количество циклов в минуту 325 Усилитель давления воздуха - это воздушный насос, который приводится в действие частью поступающего сжатого воздуха, что позволяет ему циклически перекачивать оставшуюся часть сжатого воздуха до более высокого выходного давления. Давление создается за счет использования поршневого узла с дифференциальной площадью (рис. 1). Воздух низкого давления, подаваемый на большую площадь, создает высокое давление на малой площади. Циклирование достигается за счет использования двух управляющих клапанов, которые поочередно управляют и выпускают воздух со стороны большой площади несбалансированного циклического золотника. На конце золотника малой площади используется постоянная воздушная пружина. Этот несбалансированный золотник обеспечивает циклирование воздушного усилителя по требованию.
