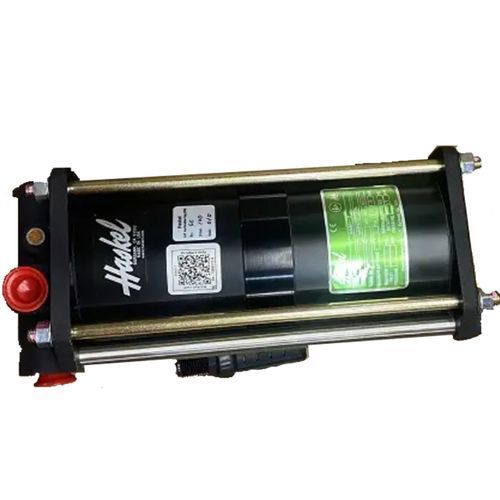

Одноуровневый пневмоусилитель 4AAD-2

Воздушные усилители Haskel серии 4AAD-2 - это высокоэффективные пневматические усилители давления, предназначенные для повышения давления сжатого воздуха в промышленных установках, требующих высокого давления без использования электроэнергии. При номинальном коэффициенте давления 2:1 (коэффициент второй ступени N/A), одноступенчатый пневматический усилитель Haskel модели 4AAD-2 двойного действия может повышать давление воздуха до максимального значения 250 фунтов на кв. дюйм. Размер пневмопривода: 4 дюйма коэффициент 1-й ступени: 2:1 коэффициент 2-й ступени: N/A Усилитель давления воздуха - это воздушный насос, который приводится в действие частью поступающего сжатого воздуха, что позволяет ему циклически нагнетать остаток сжатого воздуха до более высокого выходного давления. Давление создается за счет использования поршневого узла с дифференциальной площадью (рис. 1). Воздух низкого давления, подаваемый на большую площадь, создает высокое давление на малой площади. Циклирование достигается за счет использования двух управляющих клапанов, которые поочередно управляют и выпускают воздух со стороны большой площади несбалансированного циклического золотника. На конце золотника малой площади используется постоянная воздушная пружина. Этот несбалансированный золотник обеспечивает циклирование воздушного усилителя по требованию.
