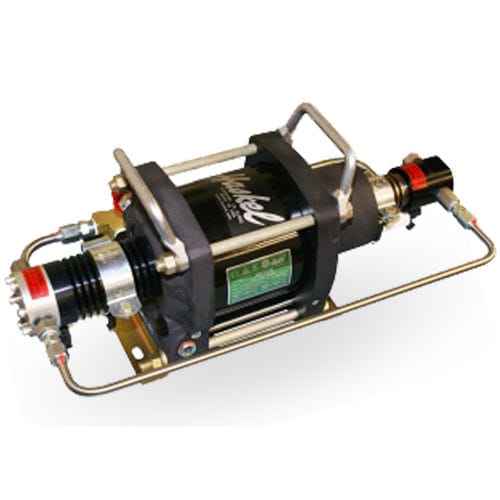

Пневмоусилитель AAT series

Воздушные усилители Haskel серии AAT - это высокоэффективные пневматические усилители давления, предназначенные для повышения давления сжатого воздуха в промышленных установках, требующих высокого давления без использования электроэнергии. Двухступенчатый пневматический усилитель двойного действия с давлением до 5000 фунтов на квадратный дюйм (345 бар). Двухступенчатые устройства позволяют повышать давление воздуха низкого давления до более высокого. Выходное давление до 5000 фунтов на квадратный дюйм (345 бар) Требуется меньше воздуха для привода, так как давление на входе само по себе обеспечивает значительную часть движущей силы AAT-7/30 Максимальное давление на выходе 30 X Па* + 4 X Ps** AAT-15/30 Максимальное давление на выходе 30 X Па* + 2 X Ps** AAT-30/50 Максимальное давление на выходе 50 X Па* + 1,6 X Ps** Усилитель давления воздуха - это воздушный насос, который приводится в действие частью поступающего сжатого воздуха, что позволяет ему циклически нагнетать остаток сжатого воздуха до более высокого выходного давления. Давление создается за счет использования поршневого узла с дифференциальной площадью (рис. 1). Воздух низкого давления, подаваемый на большую площадь, создает высокое давление на малой площади. Циклирование достигается за счет использования двух управляющих клапанов, которые поочередно управляют и выпускают воздух со стороны большой площади несбалансированного циклического золотника. На конце золотника малой площади используется постоянная воздушная пружина. Этот несбалансированный золотник обеспечивает цикличность работы воздушного усилителя по требованию.
