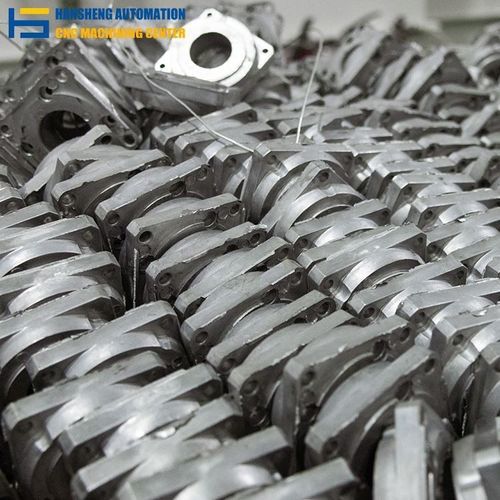

Механическая обработка латунь

титанвысокоуглеродистая стальнержавеющая сталь

Детали по чертежам для промышленного оборудования — это прецизионно изготовленные компоненты для OEM, производителей оборудования и служб обслуживания, с возможностями от сверхвысокой точности отделки до крупногабаритной обработки. Hansheng предоставляет производство по чертежам, передовое производство шестерен и решения для сложной геометрии для широкого спектра промышленных применений.

Ключевые возможности

• Сверхвысокоточная обработка: стандартное CNC-токарно/фрезерное до ±0,01 мм, прецизионное шлифование до ±0,005 мм, ультразеркальная отделка до ±0,002 мм.
• Продвинутое изготовление шестерен: внутренний skiving и зубонакатка (Kashifuji KPS30, Ningjiang YK3610Ⅳ) для внутренних и наружных зубчатых колес с инспекцией профиля зуба.
• Крупногабаритная горизонтальная обработка: тяжелые горизонтальные обрабатывающие центры, способные обрабатывать детали до 2100 мм x 1060 мм для монолитных оснований и крупных корпусов.
• Решения для сложной геометрии: проволочно- электроэрозионная обработка Seibu (M50B) и 5-осевая фрезеровка для сложных контуров, закаленных сталей и проводящих материалов.
• Обратное проектирование и поддержка CAD-файлов: типичные форматы: STEP (.stp), IGES (.igs), X_T, SolidWorks и 2D PDF-чертежи с допусками.

Изготавливаемые изделия

• Передача мощности
  Прецизионные цилиндрические и косозубые шестерни, внутренние кольца (путем skiving), шлицы и ведущие валы.
• Конструкционные компоненты
  Крупные основания станков, корпуса редукторов, монтажные кронштейны и боковые пластины (до ~2 м).
• Подвижные элементы
  Направляющие, ролики, втулки и шпиндели высокой точности.
• Гидравлика и управление
  Гидравлические коллекторы, блоки клапанов и пневматические компоненты с требованием герметичных поверхностей.
• Компоненты пресс-форм и штампов
  Сердечники и полости со сложными 3D-поверхностями.

Материалы

• Сталь: углеродистая сталь (1045), легированные стали (4140, 4340), инструментальные стали (D2, A2 - закаленные).
• Нержавеющая сталь: 304, 316L, 17-4PH.
• Алюминий: 6061-T6, 7075 (авиационный класс).
• Цветные металлы: латунь, бронза (алюминиевый бронз, фосфорная бронза для втулок/шестерен).
• Инженерные пластики: PEEK, Delrin (POM), нейлон, PTFE.
• Специальные материалы: титан, Inconel (по запросу).

Технические характеристики

• Максимальный размер обработки: фрезерование до 2100 мм x 1060 мм (горизонтальный центр); токарная обработка: свяжитесь для уточнения пределов диаметра/длины.
• Стандарты допусков: ультразеркальная отделка ±0,002 мм; прецизионное шлифование ±0,005 мм; стандартное CNC ±0,01 мм.
• Ключевое оборудование: Kashifuji KPS30 (Skiving), Ningjiang YK3610Ⅳ (Hobbing), Seibu M50B (WEDM), крупные горизонтальные обрабатывающие центры.
• Обработки поверхности: как обработано, анодирование, черное оксидирование, электроосадка, термообработка (цементация / нитроцементация для шестерен), полировка.
• Контроль качества: ISO-сертифицированные процессы, CMM-инспекция и отчеты по проверке профиля зуба.
• Поддерживаемые форматы файлов: STEP (.stp), IGES (.igs), X_T, SolidWorks, PDF (2D-чертежи с допусками).
