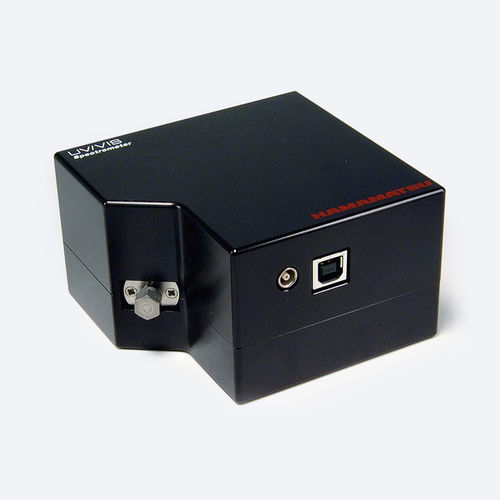

Мини-спектрометр ПЗС C11697MB

CMOSдля использования в промышленностидля светодиодного освещения

Обзор
C11697MB — компактный полихроматор, объединяющий оптические элементы, высокочувствительный CMOS-изображающий датчик и управляющую схему. Свет вводится через оптическое волокно в входной порт серии TM; спектр, измеряемый встроенным датчиком, выводится на ПК через USB 2.0 для сбора данных. Устройство поддерживает короткие времена интеграции через вход триггера, что позволяет измерять спектры излучения импульсных источников. Быстрая считывающая операция делает его пригодным для тестирования светодиодов на производственных линиях. Поставляется программное обеспечение для оценки; спецификация DLL раскрыта для интеграции пользовательского ПО.

Особенности

• Встроенный высокочувствительный CMOS-изображающий датчик, сопоставимый по характеристикам с CCD
• Вход триггера для коротких времен интеграции и измерений импульсного света
• Высокоскоростное считывание (~2 мс)
• Датчик типа одновременной интеграции заряда
• Коэффициент пересчёта длины волны записан во внутренней памяти
• Интерфейс USB 2.0 для вывода данных на ПК
• Поставляется ПО для оценки; спецификация DLL доступна для OEM/пользовательской интеграции

Измерение и использование
Подайте измеряемый свет через оптическое волокно в входной порт серии TM. Типичные условия окружающей среды для спецификаций: Ta = 25 °C, если не указано иное. Встроенный триггер и быстрая считываемость позволяют получать спектры излучения от импульсных источников и работать с короткими временами интеграции. Программное обеспечение для оценки позволяет задавать параметры измерений, получать и сохранять данные спектров и отображать графики; пользовательские приложения могут использовать предоставленную спецификацию DLL для прямого управления и получения данных.

Технические характеристики (таблица)

• Диапазон спектральной чувствительности: 320–1000 нм
• Спектральное разрешение (FWHM) типичное: 5 нм — максимальное: 8 нм
• Охлаждение: без охлаждения
• Разрешение A/D: 16 бит
• Интерфейс: USB 2.0
• Встроенный датчик: высокочувствительный CMOS-изображающий датчик (всего 2048 пикселей)
• Скорость считывания: прибл. 2 мс
• Функции: триггер; одновременная интеграция заряда
• Условия измерения: Typ. Ta = 25 °C (если не указано иное)

Технические данные

• Модель: C11697MB
• Диапазон спектральной чувствительности: 320–1000 нм
• Спектральное разрешение (FWHM): тип. 5 нм, макс. 8 нм
• Датчик: высокочувствительный CMOS-изображающий датчик, всего 2048 пикселей
• Разрешение A/D: 16 бит
• Скорость считывания: высокоскоростное считывание прибл. 2 мс
• Охлаждение: нет (не охлаждается)
• Интерфейс: USB 2.0
• Особенности измерения: триггер для измерений импульсного света; одновременная интеграция заряда
• Встроенная память: коэффициент пересчёта длины волны записан во внутренней памяти
• ПО: поставляется ПО для оценки измерений и сохранения данных; спецификация DLL предоставлена для пользовательской интеграции
