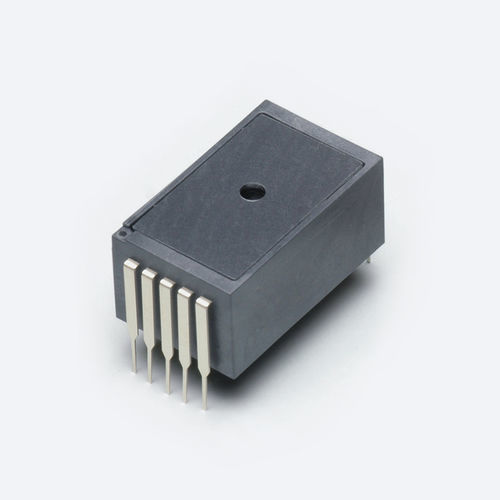

Мини-спектрометр в УФ-видимом диапазоне C10988MA-01

оптическийCMOSультракомпактный

Обзор
Серия MS представляет собой головки мини-спектрометров размером с палец, разработанные для интеграции в портативные и мобильные измерительные системы. Объединяя оптику на базе MEMS и линейный CMOS-датчик изображения с нанооттискной решеткой, серия MS обеспечивает ультракомпактный спектрометрический модуль для приложений с ограниченным пространством и массой.

Особенности

• Компактный размер (палец): 27,6 × 16,8 × 13 мм
• Небольшая масса: 9 г
• Спектральный диапазон: 340–750 нм
• Спектральное разрешение (указано): 14 нм (FWHM макс.), тип. 12 нм
• Встроенный линейный CMOS-датчик изображения с приемной щелью
• Предназначен для встраивания в портативные/мобильные измерительные приборы
• Коэффициент пересчета длины волны указан в отчете о тестировании

Описание
Серия MS объединяет линейный CMOS-датчик изображения, приемную щель и нанооттискную решетку, сформированную на выпуклой линзе, чтобы создать высоко компактную головку спектрометра. Небольшой объем и масса 9 г позволяют устанавливать модуль в ручные приборы, на беспилотники и другие мобильные платформы, где ограничены место и вес. Модуль не охлаждается и предназначен для типичных лабораторных и полевых условий измерений (типовые условия окружающей среды Ta = 25 °C, если не указано иное).

Технические характеристики

• Модель: C10988MA-01
• Диапазон спектральной чувствительности: 340 до 750 нм
• Спектральное разрешение (FWHM) (тип.): 12 нм
• Спектральное разрешение (FWHM) (макс.): 14 нм
• Охлаждение: не охлаждаемый
• Встроенный датчик: линейный CMOS-датчик изображения
• Общее число пикселей: 256 пикселей
• Физический размер: 27,6 × 16,8 × 13 мм (палец)
• Вес: 9 г
• Условия измерения: тип. Ta = 25 °C, если не указано иное
• Примечание: коэффициент пересчета длины волны приведен в отчете о тестировании
