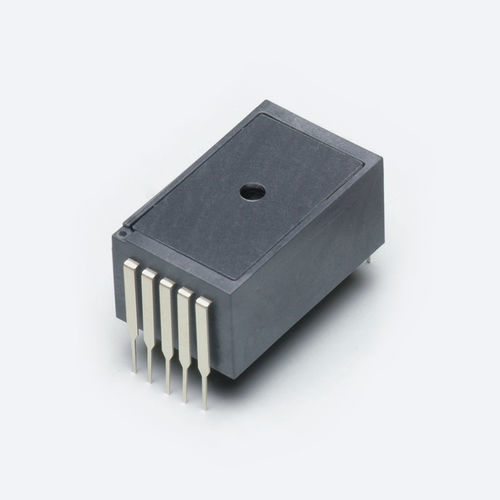

Мини-спектрометр CMOS C11708MA

ультракомпактныйсетевой

Обзор
Серия MS представляет собой головки спектрометров размером с указательный палец (27,6 × 16,8 × 13 мм), разработанные для установки в мобильные измерительные приборы путем объединения технологий MEMS и матричных датчиков. Серия MS использует интегрированный CMOS-линейный матричный датчик с встроенной щелью приема света и решеткой, сформированной методом наноимпринта на выпуклой линзе, что обеспечивает спектрометр с объемом менее трети от серии RC.

Особенности

• Компактный размер: 27,6 × 16,8 × 13 мм
• Небольшой вес: 9 г
• Диапазон спектральной чувствительности: 640–1050 нм
• Спектральное разрешение (FWHM): типично 15 нм; макс. 20 нм
• Разработан для интеграции в мобильные или встроенные измерительные системы
• Коэффициент пересчета длины волны предоставляется в протоколе испытаний

Спецификации
Диапазон спектральной чувствительности: 640–1050 нм
Спектральное разрешение (FWHM) (тип.): 15 нм
Спектральное разрешение (FWHM) (макс.): 20 нм
Охлаждение: Без охлаждения
Встроенный датчик: CMOS-линейный матричный датчик
Общее число пикселей: 256 пикселей
Условия измерения: тип. Ta = 25 ℃, если не указано иное

Технические характеристики

• Модель: C11708MA
• Серия: MS series mini-spectrometer
• Габариты: 27,6 × 16,8 × 13 мм
• Вес: 9 г
• Спектральное разрешение (FWHM): типично 15 нм; макс. 20 нм
• Охлаждение: Без охлаждения
• Датчик: CMOS-линейный матричный датчик (всего 256 пикселей)
• Условия измерения: типично при Ta = 25 ℃
