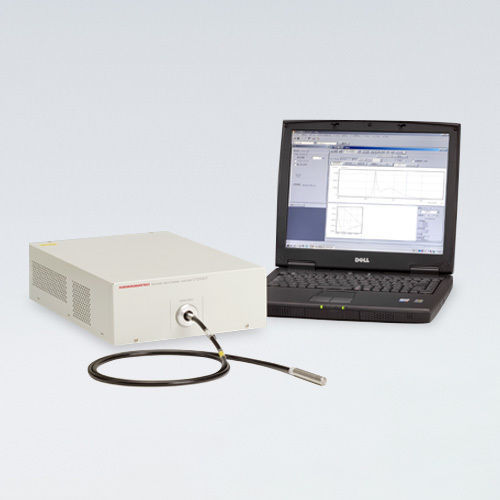

Спектрометр ПЗС C10027

для исследований и разработоккомпактныйCCD

Обзор
PMA-12 — компактная система спектральных измерений, объединяющая спектрометр и оптический датчик в одном корпусе. Высокая чувствительность позволяет получать спектр, подводя оптическое волокно к образцу без использования специальной системы сбора света. Спектрометр и фотодетектор изготовлены с высокой механической точностью для обеспечения долгосрочной стабильности. Ось длин волн и спектральная чувствительность откалиброваны для точных измерений.

Особенности

• Интегрированный спектрометр, детектор и блок питания в компактном корпусе
• Измерения в реальном времени с одновременным контролем нескольких длин волн
• Совместимость с оптоволокном для простого сопряжения с образцом
• Калиброванная ось длин волн и спектральная характеристика
• Возможность опциональных конфигураций для различных приложений

Режимы измерений

• Стандартные измерения: спектры излучения источников света, флуоресценция, плазма и сопутствующие измерения
• Отражательные измерения: спектральная отражательная способность оптических фильтров и покрытий
• Измерения пропускания и поглощения: спектральное пропускание и поглощение для фильтров, пленок и растворов
• Хроматичность (цвет источника): определение цвета источников света для освещения и светодиодов
• Хроматичность (цвет объекта): оценка цвета красок, текстиля и печатной продукции

Технические характеристики
Номер изделия: C10027-01 / C10027-02
Детектор: линейный изображающий датчик BT-CCD
Диапазон длин волн: 200–950 нм (C10027-01), 350–1100 нм (C10027-02)
Разрешение по длине волны (FWHM): < 2 нм (C10027-01), < 2.5 нм (C10027-02)
Точность по длине волны: < ±0.75 нм
Время выдержки (внутренний триггер): 19 мс — 64 с
Каналы: 1024
Размер пикселя: 24 μm × 2928 μm
Температура охлаждения: -15 ℃
Шум при считывании (макс.): 16 электронов
Темновой ток (макс.): 32 электрона/скан (при -15 ℃, 20 мс)
AD-разрешение: 16 bit
Спектрограф: тип Czerny-Turner, F# 4
Волокно: комплектная SUS-трубка Φ12 мм, приемная область Φ1 мм, длина 1,5 м
Внешний триггер: уровень TTL / высокое сопротивление
Интерфейс: USB 2.0 (кабель 1,5 м в комплекте)
Питание: AC 100–240 V, 50/60 Hz
Потребляемая мощность: прибл. 70 VA
Температура эксплуатации: +10 ℃ — +30 ℃

Спектральная характеристика / Примеры измерений
Кривые спектральной характеристики и примерные изображения измерений демонстрируют типичные выходные данные прибора и области применения.

Технические спецификации (детали)

• Номера изделий: C10027-01, C10027-02
• Детектор: линейный изображающий датчик BT-CCD
• Диапазоны длин волн: 200–950 нм (C10027-01), 350–1100 нм (C10027-02)
• Разрешение по длине волны (FWHM): < 2 нм, < 2.5 нм
• Точность по длине волны: < ±0.75 нм
• Время выдержки: 19 мс — 64 с
• Каналы: 1024
• Размер пикселя: 24 μm × 2928 μm
• Охлаждение: -15 ℃
• Шум при считывании: 16 электронов (макс.)
• Темновой ток: 32 электрона/скан (макс., -15 ℃, 20 мс)
• AD-разрешение: 16 bit
• Спектрограф: Czerny-Turner, число F 4
• Волокно: Φ12 мм SUS-трубка, Φ1 мм приемник, 1,5 м
• Внешний триггер: TTL / высокое сопротивление
• Интерфейс: USB 2.0
• Питание: AC 100–240 V, 50/60 Hz
• Потребляемая мощность: прибл. 70 VA
• Температура эксплуатации: +10 ℃ — +30 ℃
