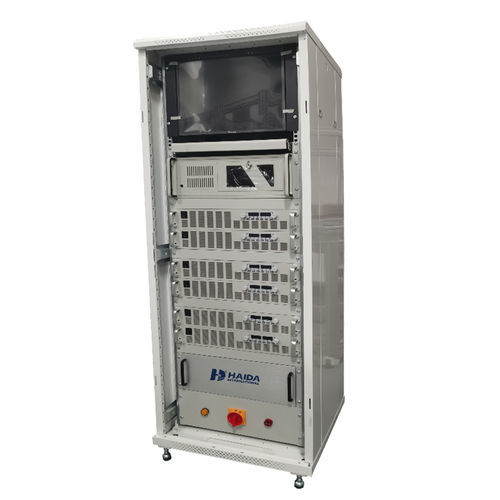

Система наблюдения мощности 8079-HD

для измерения температурынапряжениятока

Описание продукта
Система обеспечивает непрерывный контроль непрерывности цепи фотогальванических (PV) модулей и интегрируется с камерой тепловых циклов для записи температуры и тока в ходе климатических испытаний.

Ключевые особенности

• Непрерывный мониторинг непрерывности цепи модулей PV в процессе термических циклов.
• Модель 8079-HD с источниками питания постоянного тока постоянной силы.
• 12 независимых каналов питания для параллельных испытаний.
• Автоматическое переключение и мониторинг тока в соответствии с IEC 61215-2:2021.
• Прямое подключение температурных датчиков и визуализация I/V/T в реальном времени.

Технические характеристики

• Модель: 8079-HD
• Тип питания: постоянный ток (константный)
• Количество блоков питания: 12 единиц
• Соответствие/переключение: переключение и мониторинг тока по IEC 61215-2:2021
• Работа при температуре/токе: непрерывный ток в фазе нагрева при номинальном значении для −40 °C до +80 °C; в фазе охлаждения ток при низкотемпературном удержании снижается до ≤1,0 % от измеренной пиково́й мощности STC; допускается задержка подачи тока, если скорость изменения температуры превышает 100 °C/час до достижения −20 °C.
• Мониторинг: подключение температурных датчиков к каждому модулю, визуализация I/V/T в реальном времени и протоколирование событий.
• Обработка данных: экспорт в Excel, повторное использование исторических данных, настраиваемый период хранения (по умолчанию 60 секунд).

Требования и процедура испытаний

• Механическое требование: груз 5 N, который можно закрепить на электрических выводах модуля.
• Подключения: подключите температурные датчики и соедините положительный вывод каждого модуля с соответствующим положительным выводом источника питания; второй вывод подключите согласно инструкции.
• Настройки тока: в фазе нагрева подавать непрерывный ток по технической спецификации для диапазона −40 °C до +80 °C; в фазе охлаждения, при удержании на −40 °C и при температуре выше 80 °C, снизить ток для мониторинга непрерывности до ≤1,0 % от измеренной пиково́й мощности STC.
• Правило задержки: если наименьшая температура повышается быстрее, чем 100 °C/час, подачу тока можно отложить до достижения −20 °C.

Программные функции

• Управление временем: настройка времени запуска/остановки и функция авто-стоп.
• Экспорт данных: сохранение в формате Excel с возможностью повторного экспорта исторических данных.
• Отображение в реальном времени: визуализация I/V/T кривых по каналам.
• Система оповещений: регистрирует время, объект и описание события для отслеживания неисправностей.
• Период хранения: отображение и настройка периода хранения сохранённых данных (по умолчанию 60 секунд).
• Поддержка сохранённых Excel-файлов для учёта измерений и анализа.

Области применения

• Производственные испытания и контроль качества PV-модулей.
• Экологические и тепловые циклические испытания в НИОКР и аккредитованных лабораториях.
• Исследования надёжности и старения фотогальванических модулей.

Соответствие

• Разработано в соответствии с требованиями IEC 61215-2:2021 по испытаниям и мониторингу непрерывности при тепловых циклах PV-модулей.
