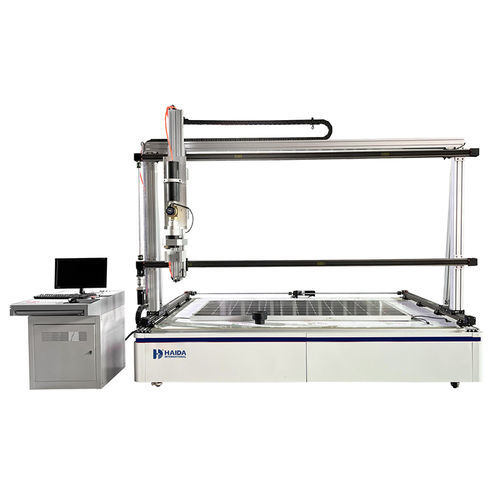

Испытательная машина ударного воздействия 8082-HD

с управлением от компьютерауправляемая с помощью ПКдля элемента солнечной батареи

Описание продукта
Испытательная установка удара града проверяет, выдерживают ли PV‑модули удары града, выпуская калиброванные ледяные шарики с контролируемой скоростью по поверхности модуля и регистрируя параметры удара.

Стандарт испытания
IEC61215-2:2021 MQT 17 Hail Test

Технические характеристики
Модель: 8082-HD
Подходящий размер образца: 2,4×1,2 м
Ход по X: ≈ 2,4 м
Ход по Y: ≈ 1,2 м
Точность позиционирования: ≤ 1 мм
Зона удара: 2,4×1,2 м (подходит для различных размеров панелей в этом диапазоне)
Управление позиционированием: управление с ПК с автоматическим позиционированием
Материал станины: профильная алюминиевая конструкция

Система измерения скорости и принцип
A. Ледяной шар проходит через инфракрасный датчик скорости; датчик фиксирует время прохождения T и рассчитывает скорость V = S / T по длине полёта S.
B. Точность инфракрасного датчика: ±5 %
C. Диапазон измеряемой скорости: 0–50 м/с

Характеристики форм для ледяных шаров
Одна форма с 6 полостями и два комплекта для 25 мм, 35 мм, 45 мм
Одна форма с 4 полостями и три комплекта для 55 мм, 65 мм, 75 мм
Материал формы: специальный материал для лёгкого извлечения шариков
Обработка формы: фрезерная обработка по CNC

Системное программное обеспечение
Двуязычное ПО (китайский/английский). Отображает точку удара, скорость удара и диаметр шарика. Данные испытаний можно сохранять, просматривать и печатать. Форматы экспорта: Word, Excel, PDF, JPG и др.

Устройство запуска
Источник питания: воздушный компрессор
Давление воздуха: 6–8 bar
Ручное заполнение каждой ледяной сферы
Длина ствола: ≈ 940 мм (имеются сменные стволы)
Направляющие: импортные высококачественные направляющие
Привод: импортный сервомотор с синхронным колесом

Преимущества продукта

• Сотрудничество с профессиональными поставщиками для обеспечения прослеживаемости компонентов и стабильности поставок.
• Ценообразование с учётом рынка для предоставления конкурентных и экономичных решений.
• Выделенная QC‑команда проводит инспекции в процессе производства и перед отправкой по стандартам AQL.
• Профессиональная отделка, подходящая для лабораторий и производственных помещений.

Технические данные

• Модель: 8082-HD
• Подходящий размер образца: 2,4 × 1,2 м
• Ход по X: ≈ 2,4 м
• Ход по Y: ≈ 1,2 м
• Точность позиционирования: ≤ 1 мм
• Зона удара: 2,4 × 1,2 м
• Управление: ПК‑управление с автоматическим позиционированием
• Измерение скорости: инфракрасный датчик; точность ±5 %; диапазон 0–50 м/с
• Формы для ледяных шаров: комплекты для диаметров 25, 35, 45, 55, 65, 75 мм; CNC‑обработка; лёгкое извлечение
• Запуск: пневматический (компрессор), 6–8 bar; ручное заполнение; сменный ствол (~940 мм)
• Рама: алюминиевая профильная конструкция
• Привод: сервомотор с синхронным колесом; импортные направляющие
• Программное обеспечение: двуязычное (китайский/английский); отображает точку/скорость/диаметр; сохранение/запрос/печать; экспорт Word/Excel/PDF/JPG
