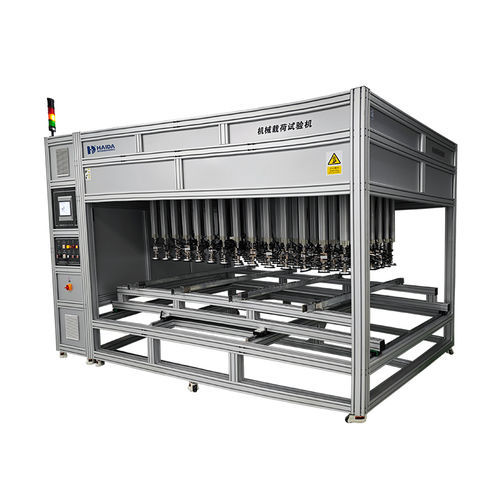

Испытательная машина на динамическое давление HD-E910

статической нагрузкиавтоматическаяс управлением от компьютера

Описание продукта
Haida HD-E910 моделирует нагрузки ветра и снега на фотогальванические (PV) модули с помощью комбинированного режима подачи положительного давления и обратного всасывания. Система поддерживает статические и динамические механические испытания для воспроизведения экстремальных климатических условий (пустыня, плато) и проверки механической целостности и прогиба модулей под нагрузкой.

Стандарты испытаний

• IEC 61215-2:2021 MQT16 Статический тест механической нагрузки
• IEC 61215-2:2021 MQT20 Динамический тест механической нагрузки
• ANSI/UL 1703:2018 Тест механической нагрузки
• IEC 62782:2016 Динамический тест механической нагрузки

Преимущества продукта

• Лучшее качество: сотрудничество с профессиональными поставщиками; внимание к качеству компонентов, срокам поставки и обслуживанию клиентов.
• Разумные цены: ценообразование с учётом рынка для экономичных решений по испытаниям.
• Команда QC: внутренняя служба контроля качества проверяет изделия в процессе производства и перед отправкой.
• Профессиональный дизайн: промышленный внешний вид и удобное расположение органов управления для лабораторий и производственных участков.

Технические характеристики

• Модель: HD-E910
• Максимальный размер образца: 2600 × 1400 мм (Д × Ш)
• Ход цилиндра: 400 мм; тип цилиндра: низкое трение
• Количество и расположение цилиндров: 72 комплекта присосок (12 × 6), шаг регулируется по горизонтали и вертикали
• Расстояние между центрами/краем цилиндра: расстояние между центрами ≤ 20 см; центр крайних цилиндров ≤ 20 см от края модуля
• Метод давления: комбинация нисходящего давления и восходящего натяжения; постепенное и равномерное увеличение нагрузки через программное обеспечение
• Диапазон статической механической нагрузки: вниз 800–12 000 Па; вверх 800–6 000 Па (управление ПО)
• Диапазон динамической механической нагрузки: -2 500 до +2 500 Па; частота циклов 3–7 циклов/мин (управление ПО)
• Обнаружение деформации: инфракрасный бесконтактный, диапазон ±10 см, точность ±0,5 мм; до 7 настраиваемых точек измерения в одной плоскости
• Обнаружение прогиба: лазерный бесконтактный, диапазон ≥10 см, точность ±0,5 мм; 5 настраиваемых точек измерения
• Мониторинг температуры: один термопара типа T; калибровочная точка 25°C
• Стабилизированный DC-источник питания для питания модуля: 120 В, 5 А
• Контроллер: сенсорный экран с сохранением данных; экспорт через USB в Excel/PDF и графики; настраиваемое давление испытания, число/длительность циклов и частота выборки; программируемые процессы прессуризации; индивидуальное управление давлением каждой присоски; отображение и экспорт реальных и исторических кривых
• Безопасность: источник воздуха с предохранительным клапаном и индикаторами состояния; сигнализация и автоматическая остановка при отказе испытания
• Требуемый источник воздуха (предоставляется пользователем): 0,6–0,8 МПа
• Электропитание: однофазное 220 В, 50 Гц
• Примерные габариты машины: 3700 × 2000 × 2300 мм (Ш × Г × В)
