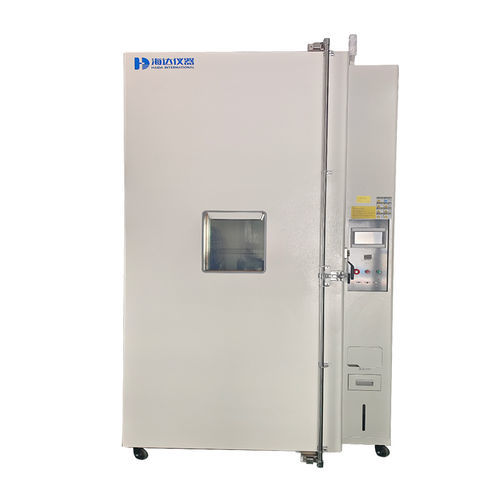

Термостатическая испытательная камера HD-E708-6

влажностидля измерения температурыэкологическая

Описание продукта
Камера быстрого температурного цикла HD-E708-6 обеспечивает широкий диапазон управления температурой и влажностью для климатических испытаний солнечных панелей. Предназначена для проведения тестов теплового циклирования, испытаний «влажность-мороз» и испытаний во влажном жарком климате в соответствии с требованиями фотогальванических испытаний. Выберите подходящую модель в зависимости от требуемых характеристик и площади испытаний.

Стандарты испытаний

• IEC61215:2021 MQT 11 Thermal cycling test
• IEC61215:2021 MQT 12 Humidity-freeze Test
• IEC61215:2021 MQT 13 Damp heat test
• IEC 62892:2021
• IEC 63126:2020

Ключевые характеристики

• Модель: HD-E708-6; Объем: 6885 л; Внутренние размеры (Ш×Г×В): 1700×1500×2700 мм
• Диапазон температур: -40 °C до +100 °C; колебание ±0,5 °C; равномерность ≤2 °C
• Скорость нагрева/охлаждения: 3,3 °C/мин (линейное управление) @ -40~85 °C
• Диапазон влажности: 20%–95% относит. влажности; колебание ±3% RH; равномерность ±2% RH
• Компрессор: Germany Bock; Хладагент: R404A; Охлаждение: одноступенчатое сжатие; опция водяного охлаждения
• Внутренний материал: SUS#304 нержавеющая сталь (зеркальная отделка); Внешний: холоднокатаная сталь с порошковой покраской
• Изоляция: 100 мм полиуретановая жесткая пена + 100 мм стекловолокна высокой плотности
• Смотровое окно: вакуумно-усиленное двойное стекло с внутренней размораживающей пленкой
• Испытательное отверстие: диаметр 100 мм для прокладки кабелей; Поддон для образцов: индивидуальный держатель

Технические характеристики

• Модель: HD-E708-6
• Объем: 6885 л
• Внутренние размеры (Ш×Г×В): 1700 × 1500 × 2700 мм
• Внешние размеры (Ш×Г×В): прибл. 3000 × 3100 × 3100 мм
• Размер одиночного образца: 2400 × 1400 × 35 мм
• Число образцов для испытаний: 12 шт.
• Внутренний материал: SUS#304 нержавеющая сталь, зеркальная отделка
• Внешний материал: холоднокатаная сталь с порошковой покраской
• Диапазон температур: -40 °C до +100 °C
• Колебание температуры: ±0,5 °C
• Равномерность температуры: ≤ 2 °C
• Скорость нагрева/охлаждения: 3,3 °C/мин (линейное управление) @ -40~85 °C
• Диапазон влажности: 20%–95% RH
• Колебание влажности: ±3% RH
• Равномерность влажности: ±2% RH
• Электропитание: Трехфазное 380V 50Hz, 50KW, 100A
• Компрессор: Germany Bock
• Хладагент: R404A
• Метод охлаждения: одноступенчатое сжатие; опция водяного охлаждения (бак поставляется заказчиком)
• Система нагрева: нихромовая нержавеющая сталь
• Испаритель: оребренный трубный теплообменник
• Сухой фильтр: удаляет остаточную влагу и кислые вещества; защищает тарельчатый клапан и капиллярную трубку
• Поддон для образцов: индивидуальный держатель ×1
• Испытательное отверстие: диаметр 100 мм для прокладки кабелей
• Изоляция: 100 мм полиуретановая жесткая пена + 100 мм стекловолокно высокой плотности
• Смотровое окно: вакуумно-усиленное двойное стекло с внутренней размораживающей пленкой
• Внутренняя отделка: SS304 антикоррозийная двойная стенка, сатинированное покрытие

Применение

• Квалификация по окружающей среде фотоэлектрических модулей и элементов
• Электроника, новые материалы, электрические компоненты, автомобильная промышленность, металлургия
• Материалы и компоненты аэрокосмической отрасли, подвергающиеся нагрузкам при транспортировке, хранении и эксплуатации

Опции и аксессуары

• Индивидуальные держатели и лотки для образцов
• Регистрация данных и интерфейсы внешнего мониторинга
• Дополнительные отверстия доступа и решения для прокладки кабелей
• Опция водяного охлаждения конденсатора (бак поставляется заказчиком)

Примечание - Внутренняя часть
Внутренняя часть и фундаментная плита выполнены из коррозионностойкой нержавеющей стали SS304 двойной стенки с сатинированной отделкой; при выборе водяного охлаждения обеспечить надлежащую заземляющую проводку и бак, предоставленный заказчиком. Temp. & Humid. Chart: https://img.yfisher.com/m5916/1768025823829-nifdufudz.png
