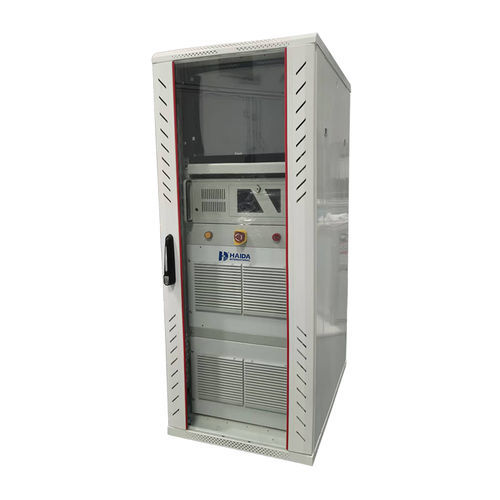

Испытательная машина устойчивости 8086-HD

мощноститоканапряжения

Описание продукта
Система для испытаний потенциально-индуцированной деградации (PID) и термических испытаний обходных диодов для фотоэлектрических (PV) модулей. Система моделирует сильные электрические поля и условия высокой влажности и температуры, подает управляемые положительные и отрицательные высокие напряжения на разъемы и каркас модулей и взаимодействует с камерами климатических испытаний для комбинированных нагрузок по температуре и влажности. Предназначена для квалификации кристаллических кремниевых PV-модулей в лабораториях и на производственных линиях.

Стандарты испытаний

• IEC61215-2: 2021 MQT 21 Potential Induced Degradation Test
• IEC 62804-1-1:2020 Photovoltaic (PV) modules - Test methods for the detection of potential-induced degradation Part 1-1 Crystalline silicon – Delamination
• IEC 63209:2019 Extended-stress testing of photovoltaic modules

Технические характеристики продукта
Модель: 8086-HD
DC-регулируемый источник питания: 12 независимых каналов с контролем и мониторингом; каждый канал может независимо управлять полярностью напряжения
Диапазон напряжения: -2000В до 2000В
Разрешение по напряжению: 1В
Стабильность напряжения: для непрерывных выходов 1000В, 1500В и 2000В отклонение ≤2% в течение 500 часов
Метод подключения: каркас модуля заземлен, разъем короткозамкнут и затем подключен к высоковольтному клемме. Для испытания с отрицательным напряжением и восстановления положительного напряжения достаточно переключения полярности без изменения подключений
Точность напряжения: ±3% (ссылка CNAS-CL01-A021:2018)
Допуск по напряжению: 0,5% (ссылка IEC 62804-1-1:2020)
Диапазон измерения тока: 0–1 мА; разрешение: 0,01 μA (согласно IEC 62804-1-1:2020)
Интервал сбора данных: ≤5 минут (настраивается ПО)
Защитные функции: сигнализация по перегрузке по току, по перенапряжению, по перегреву; интерфейс связи с камерой климатических испытаний
Питание: однофазное, 220V, 50Hz

Преимущества продукта

• Обеспечение качества: сотрудничество со специализированными поставщиками и контроль производства
• Экономичность: ценовая политика, ориентированная на рынок, для оптимизации общей стоимости владения
• Команда контроля качества: инспекции в процессе производства и предотгрузочные проверки по стандартам AQL
• Дизайн для лабораторий: профессиональный корпус, интеграция в испытательные стенды и стойки

Технические спецификации

• Модель: 8086-HD
• Каналы: 12 независимых DC-регулируемых каналов
• Диапазон напряжения: -2000В до 2000В
• Разрешение по напряжению: 1В
• Стабильность напряжения: ≤2% отклонение при непрерывных выходах (1000/1500/2000В) в течение 500 часов
• Точность напряжения: ±3% (CNAS-CL01-A021:2018)
• Допуск по напряжению: 0,5% (IEC 62804-1-1:2020)
• Диапазон измерения тока: 0–1 мА; разрешение 0,01 μA
• Интервал сбора данных: ≤5 минут (настраивается ПО)
• Защиты: сигнализации по перегрузке по току, перенапряжению, перегреву; интерфейс связи с камерой климатических испытаний
• Питание: однофазное, 220V, 50Hz
