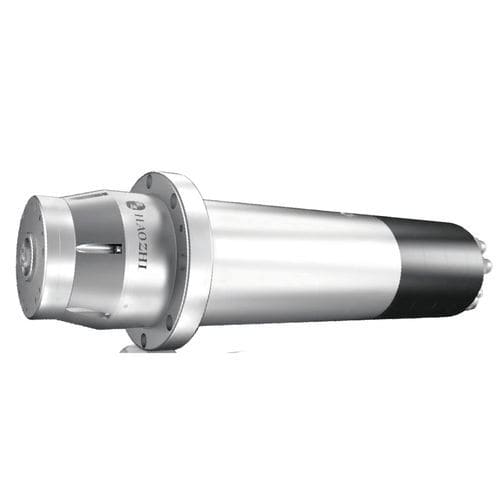

Стержень для гравировки DGZX-10036/6.0 HSK

для отделкидля фрезерованиямоторизованный

Краткое описание
DGZX-10036 сочетает в себе корпус диаметром 100 мм с интерфейсом HSK-E32 и максимальной скоростью вращения 36 000 об/мин. Его непрерывная мощность 6 кВт и компактная конструкция с автоматической сменой инструмента предназначены для высокоскоростной гравировки и высокоточной чистовой обработки.

Основные параметры
Диаметр: Φ100mm
Максимальная скорость: 36,000 об/мин
Крутящий момент (S1): 2.8 Нм
Крутящий момент (S6-40%): 4.3 Нм
Мощность (S1): 6.0 кВт
Мощность (S6-40%): 9.0 кВт

Технические данные (подробно)
Модель шпинделя: DGZX-10036/6.0 HSK
Диаметр: φ100mm
Самая высокая скорость: 36,000 об/мин
Интерфейс инструмента: HSK E32
Тип подшипника: Керамический шарикоподшипник
Максимум. частота: 1,200Hz
Моторная система: Асинхронный двигатель
Номинальное напряжение: 380V
Выходная мощность S1 100%: 6.0кВт
Выходная мощность S6 40%: 9.0кВт
Выходной крутящий момент S1 100%: 2.8 N·m
Выходной крутящий момент S6 40%: 4.3 N·m
Номинальный ток S1 100%: 13A
Номинальный ток S6 40%: 10.5A
Скорость потока газа в воздушном уплотнении: 60±20 л/мин (давление воздуха 0.15 МПа)
Система охлаждения: Водяное охлаждение (рекомендуется)
Скорость потока охлаждающей жидкости: 3-4 л/мин (давление воды 0.25 МПа)
Тип датчика температуры двигателя: KTY или PTC (опционально)
Смена инструмента: Воздушный цилиндр
Изменение давления воздуха при смене инструмента: 0.55-0.60MPa
Скорость вибрации: <0.8 мм/с
Вес: 17 ± 1 кг

Характеристики / Спецификации техники

• Модель: DGZX-10036/6.0 HSK
• Корпус: диаметр 100 мм
• Интерфейс инструмента: HSK-E32
• Максимальная скорость: 36 000 об/мин
• Максимальная частота вращения: 1 200 Hz
• Мощность (S1 100%): 6.0 кВт
• Мощность (S6 40%): 9.0 кВт
• Крутящий момент (S1): 2.8 N·m
• Крутящий момент (S6 40%): 4.3 N·m
• Номинальный ток (S1): 13 A
• Номинальный ток (S6): 10.5 A
• Тип подшипника: керамический шарикоподшипник
• Система охлаждения: водяное охлаждение (рекомендуется)
• Скорость потока охлаждающей жидкости: 3-4 л/мин (давление воды 0.25 МПа)
• Воздушное уплотнение: 60±20 л/мин (давление воздуха 0.15 МПа)
• Смена инструмента: воздушный цилиндр (рабочее давление 0.55-0.60 MPa)
• Тип датчика температуры: KTY или PTC (опционально)
• Скорость вибрации: <0.8 мм/с
• Вес: 17 ± 1 кг
