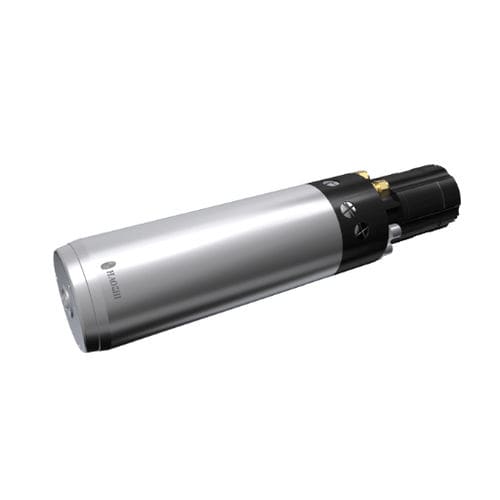

Стержень для гравировки DGZX-08040

для фрезерованияISO 20с охлаждением водой

Описание
Высокоскоростной шпиндель DGZX-08040 ISO20 имеет интерфейс инструмента ISO20, компактный корпус Φ80 мм и максимальную скорость 40 000 об/мин. Номинальная продолжительная мощность 4,0 кВт (S1) и прерывистая до 6,0 кВт (S6 40%), керамические шарикоподшипники, поддержка пневматической смены инструмента — подходит для гравировальных и высокоскоростных фрезерных станков.

Краткие характеристики
Диаметр: Φ80 mm
Максимальная скорость: 40 000 об/мин
Мощность S1 (100%): 4,0 кВт
Мощность S6 (40%): 6,0 кВт
Крутящий момент S1: 1,29 N·m
Крутящий момент S6: 1,93 N·m

Технические данные
Интерфейс инструмента: ISO20
Тип подшипника: Керамический шариковый подшипник
Тип двигателя: Асинхронный
Номинальное напряжение: 380 V
Номинальный ток: S1 8,2 A / S6 12,3 A
Макс. частота: 1333 Hz
Расход газа воздушного уплотнения: 50±15 L/min (0.15 MPa)
Охлаждение: Рекомендуется водяное охлаждение; расход 2–3 L/min (0.25 MPa)
Датчик температуры двигателя: KTY или PTC (опция)
Смена инструмента: Пневматический цилиндр; давление 0.55–0.60 MPa
Скорость вибрации: ≤0,8 mm/s
Вес: 8±1 kg

Рекомендации по установке
Устанавливать на станки, рассчитанные на инструменты ISO20 и пневматическую смену инструмента. Обеспечить стабильное питание 380 V, регулируемый воздух и систему водяного охлаждения согласно спецификациям. Соблюдать процедуры балансировки и монтажа для работы на высоких оборотах.

Применения
Гравировка, высокоскоростное фрезерование, обработка печатных плат (PCB) и легкие механические операции, требующие компактного шпинделя с высокой частотой вращения и пневматической сменой инструмента.

Размеры / характеристики

• Модель: DGZX-08040
• Диаметр корпуса: Φ80 mm
• Интерфейс инструмента: ISO20
• Максимальная скорость: 40 000 об/мин
• Макс. частота: 1333 Hz
• Мощность S1 (100%): 4,0 кВт
• Мощность S6 (40%): 6,0 кВт
• Крутящий момент S1: 1,29 N·m
• Крутящий момент S6: 1,93 N·m
• Номинальное напряжение: 380 V
• Номинальный ток S1: 8,2 A
• Номинальный ток S6: 12,3 A
• Тип подшипника: Керамический шариковый подшипник
• Система охлаждения: Водяное охлаждение (рекомендовано)
• Расход охлаждающей жидкости: 2–3 L/min (при давлении воды 0.25 MPa)
• Воздушное уплотнение: 50±15 L/min (0.15 MPa)
• Смена инструмента: Пневматический цилиндр (0.55–0.60 MPa)
• Скорость вибрации: ≤0,8 mm/s
• Вес: 8±1 kg
