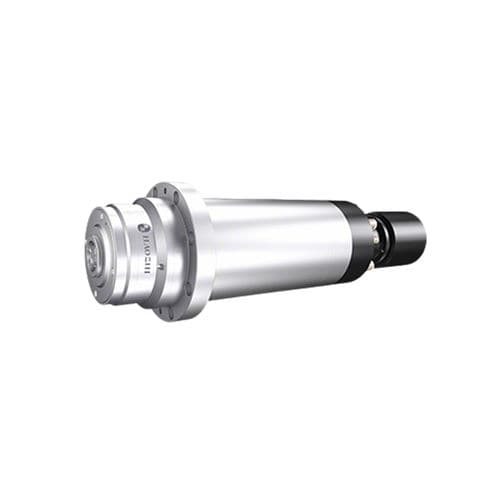

Стержень для гравировки DGZX-12030／8.5E-KFPWVS

для фрезерованиямоторизованныйHSK

Краткое описание
Шпиндель для гравировки DGZX-12030 оснащён интерфейсом HSK-E40, максимальной скоростью 30000 об/мин и непрерывной выходной мощностью S1 8,5 кВт. Интермиттирующий крутящий момент S6 достигает 12,15 Н·м; водяное охлаждение и гибридные керамические подшипники обеспечивают высокоточную гравировку и фрезерование цветных металлов и конструкционных материалов.

Основные параметры
Диаметр: Φ120 мм
Максимальная скорость: 30000 об/мин
Мощность (S1): 8,5 кВт
Мощность (S6 40%): 12,75 кВт
Крутящий момент (S1): 8,1 Н·м
Крутящий момент (S6 40%): 12,15 Н·м

Технические данные (резюме)
Модель: DGZX-12030／8.5E-KFPWVS
Интерфейс инструмента: HSK E40
Тип подшипника: гибридные керамические подшипники
Охлаждение: водяное охлаждение
Корпус: нержавеющая сталь

Применение

• Высокоточная гравировка и фрезерование цветных металлов
• Обработка композитных и конструкционных материалов
• Интеграция в ЧПУ-центры с инструментальными держателями HSK E40

Характеристики / технические спецификации

• Модель: DGZX-12030／8.5E-KFPWVS
• Диаметр (мм): Φ120
• Максимальная скорость (об/мин): 30000
• Интерфейс инструмента: HSK E40
• Тип подшипника: гибридные керамические подшипники
• Макс. частота (Гц): 1000
• Электродвигатель: асинхронный
• Напряжение (V): 380
• Выходная мощность S1 100% (кВт): 8,5
• Выходная мощность S6 40% (кВт): 12,75
• Крутящий момент S1 100% (Н·м): 8,1
• Крутящий момент S6 40% (Н·м): 12,15
• Макс. ток (A): 77
• Смена инструмента: автоматическая прямая смена инструмента (давление воздуха 0,55–0,60 МПа)
• Давление воздушного уплотнения (МПа): 0,15
• Поток воздушного уплотнения (Л/мин): 45 ± 15
• Система охлаждения: водяное охлаждение (расход 4–6 л/мин)
• Датчик температуры двигателя: KTY
• Статический вылет: ≤ 2
• Динамический вылет: ≤ 8
• Скорость вибрации (мм/с): 0,8
• Материал корпуса: нержавеющая сталь
• Вес (кг): 27,5
