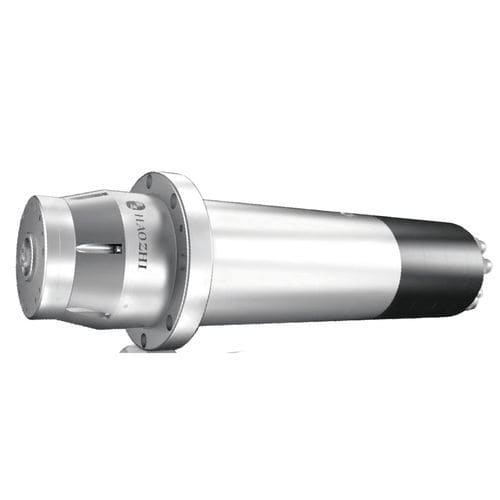

Стержень для гравировки DGZX-10036/6.0

для отделкидля фрезерованиямоторизованный

Краткое описание
DGZX-10036/6.0D-KFPWVS — высокоскоростной шпиндель для гравировки и фрезерования с корпусом Φ100 и интерфейсом инструмента HSK E32. Непрерывная мощность S1 6,0 кВт, максимальная скорость 36 000 об/мин. Предназначен для точной чистовой обработки и высокоскоростной гравировки в промышленных применениях.

Особенности

• Запатентованный механизм брошинга: механизм Haozhi обеспечивает ресурс смены инструмента ≥10 000 000 циклов, снижение усилия <10% в ходе эксплуатации и примерно на 30% меньшие вибрации по сравнению с традиционными дисково-пружинными механизмами; колебание вибрации в течение жизненного цикла ≤10%.
• Опции привода и смазки: доступны высокомощные асинхронные моторы с одно- или двухобмоточной схемой и синхронные варианты; смазка — консистентная или масло‑воздушная.
• Высокая точность: значения соосности и динамической/осевой точности подходят для чистовой обработки (статический биение ≤2 µm; динамический биение ≤8 µm; осевая динамическая точность ≤2 µm).
• Надежность для производства: оптимизация конструкции по моделям, всесторонние испытания и валидация на объектах обеспечивают стабильную работу в производственной среде.

Параметры
Модель: DGZX-10036/6.0D-KFPWVS
Диаметр корпуса: Φ100 mm
Максимальная скорость: 36 000 об/мин
Интерфейс инструмента: HSK E32
Тип подшипников: гибридные керамические шарикоподшипники
Макс. частота: 1 200 Hz
Система мотора: асинхронная (варианты доступны)
Номинальное напряжение: 380 V
Мощность выход S1 100%: 6,0 кВт
Мощность выход S6 40%: 9,0 кВт
Крутящий момент S1 100%: 2,8 N·m
Крутящий момент S6 40%: 4,3 N·m
Смена инструмента: автоматическая прямая (пневматическая) смена
Давление для смены инструмента: 0,55–0,60 MPa
Давление воздухонепроницаемости: 0,15 MPa
Расход воздуха уплотнения: 60 ± 20 L/min
Система охлаждения: водяное охлаждение (рекомендуется)
Расход охлаждающей жидкости: 3–4 L/min
Датчик температуры (мотор): KTY (опционально PTC)
Статический биение: ≤2 µm
Динамический биение: ≤8 µm
Скорость вибрации: ≤0,8 mm/s
Материал корпуса: нержавеющая сталь
Вес: 17,5 kg

Технические характеристики

• Модель: DGZX-10036/6.0D-KFPWVS
• Диаметр корпуса: Φ100 mm
• Интерфейс инструмента: HSK E32
• Макс. скорость: 36 000 об/мин
• Мощность S1: 6,0 кВт ; S6: 9,0 кВт
• Крутящий момент S1: 2,8 N·m ; S6: 4,3 N·m
• Подшипники: гибридные керамические шарикоподшипники
• Макс. частота: 1 200 Hz
• Номинальное напряжение: 380 V
• Смена инструмента: пневматическая прямая (0,55–0,60 MPa)
• Расход воздуха уплотнения: 60 ± 20 L/min (0,15 MPa)
• Рекомендуемое охлаждение: водяное (3–4 L/min)
• Датчик температуры: KTY (PTC опция)
• Биение стат./динамич.: ≤2 µm / ≤8 µm
• Вибрация: ≤0,8 mm/s
• Вес: 17,5 kg
