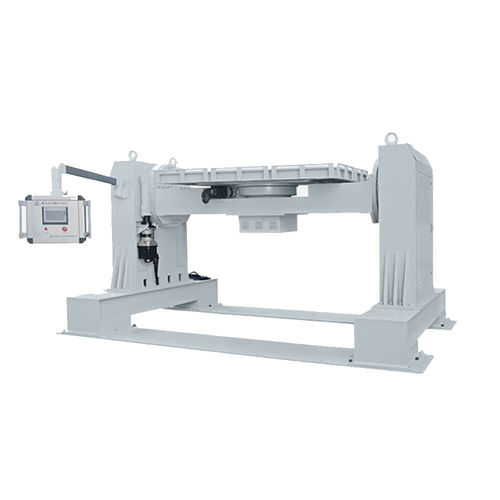

Тестер вращения аккумуляторных батарей для автомобильной промышленности
Испытание на безопасность одного аккумуляторного элемента
1.Объект испытания: Аккумуляторный блок или система
2.Поверните аккумуляторный блок на 360° вокруг оси X со скоростью вращения 6°/с; затем поверните его на 90°, 180°, 270°, 360° и оставайтесь в течение часа после каждого движения. Затем остановиться и наблюдать в течение 2 ч.
3.Поверните тестовый пакет на 360° вокруг оси Y со скоростью вращения 6°/с, затем поверните его на 90°, 180°, 270°, 360° и оставайтесь в течение часа после каждого движения. Затем остановиться и наблюдать в течение 2 часов.
4.Принять стандарт: Батарейный блок или система не имеют утечки электролита, разрыва корпуса, пожара или взрыва. Соединение должно быть надежным, конструкция - целой, значение сопротивления изоляции - не менее 100 Омега /в.
Технические параметры:
Угол поворота-360°~+360° (регулируемый)
Скорость вращения1°/с-12°/с, регулируемая
Автоматическое переключение направления вращения по осям X/Y
Макс. испытательное пространствоW2500 X D2000 X H1000 ммW3000 XD2000 X H1000 мм
Макс. Испытательная нагрузка1000 кг2000 кг
Макс. габаритные размерыW4650 X D2780X H2400 ммW5470 X D2570X H2510 мм
Размер поворотной плитыW2500 X D2000X H100 ммW2000 X D1000X H112 мм
Масса оборудованияПримерно 5 тоннПримерно 8 тонн
Режим управленияУправление с помощью сенсорного экрана ПЛК + дистанционное управление с ПК (двойное управление)
Режим работы1. Режим программирования: полностью автоматический, после установки батарейного блока на вращающуюся пластину нажмите кнопку запуска. Весь тест будет автоматически завершен в соответствии с заданной программой. Вращение по оси X/Y может переключаться автоматически без ручной настройки.
2.Режим Fix Value.
WorkbenchВращение оси X/Y может переключаться автоматически.
---
