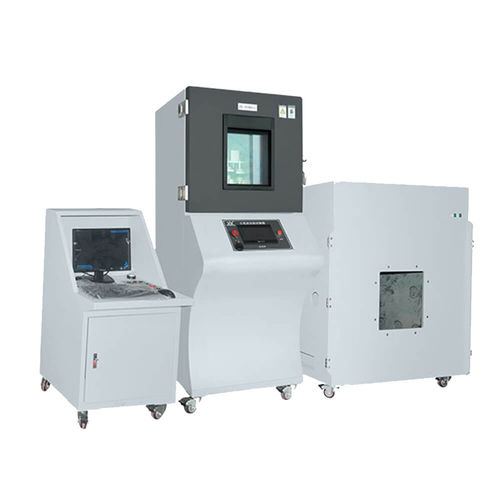

Камера для испытания батарей на короткое замыкание
Соответствующее требование стандарта
Испытание на безопасность одиночного аккумуляторного элемента
6.2.4 Короткое замыкание
1. Зарядите одиночную аккумуляторную батарею в соответствии со стандартом 6.1.3
2. Ячейка должна быть закорочена путем соединения положительного и отрицательного полюсов с внешним сопротивлением менее 5 Ом в течение 10 мин
3. Наблюдать в течение 1H
Проверка безопасности батарейного модуля
6.3.4 Короткое замыкание
1. Зарядите батарейный модуль в соответствии со стандартом 6.1.4
2. Провести короткое замыкание батарейного модуля, соединив положительную и отрицательную клеммы с внешним сопротивлением менее 5 мОм в течение 10 мин
3. Соблюдать в течение 1 ч
Технические параметры:
Модель: BE-XL-2000A, BE-XL-3000ABE-XL-5000A
Макс. Рабочий ток (A): 2000A, 3000A, 5000A
Макс. Мгновенный ток (A): 3000A4000A6000A
Температура. Диапазон: Температура окружающей среды
Внутреннее сопротивление: <1мΩ, <5мΩ, <10мΩ, <20мΩ, <50мΩ, <100мΩ (опция)
Режим управления: PLC сенсорный экран + компьютерный пульт дистанционного управления + пульт дистанционного управления
Габаритные размеры: W700xD1050xH1830 мм
Размеры взрывозащищенной камеры: 800 X 800 X 800 мм, 1000 X 1000 X 1000 мм (опция)
Диапазон измерения напряжения: 0~500V
Время срабатывания при коротком замыкании: ≦20 мс
Интерфейс передачи данных: USB, карта данных и т.д.
Модуль сбора данных: Независимый дистанционный сбор данных, несколько каналов сбора данных по напряжению, температуре и току обеспечивают точность данных. Частота сбора данных 100 Гц
Режим короткого замыкания: Пневматическое + вакуумное гашение дуги
Устройство безопасности: Защита от утечки тока, защита от перегрузки по току, дымовая сигнализация, световая сигнализация о нештатных ситуациях.
Испытательное приспособление: Настраивается в соответствии с реальными условиями испытаний
Источник питания: 220 В 50 ГЦ
---
