Линейная портальная система с шариковым винтом FSK30IS-LX

картезианская

Краткое описание

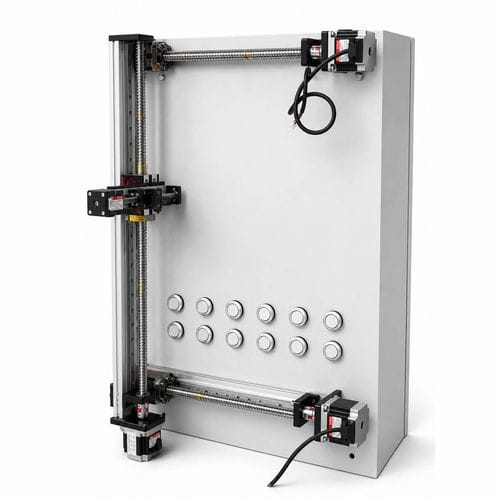

Трехосевой портал перемещает измерительный щуп к кнопкам и контрольным точкам в шкафах управления для автоматического нажатия, проверки функциональности и циклического тестирования. Модульная конструкция позволяет гибко настраивать ходы, компоновку и интерфейсы крепления для повышения производительности и повторяемости проверок.

Ключевые особенности

• Портал 3 оси с шариковинтовыми приводами для точного позиционирования щупа
• Модульная, настраиваемая архитектура для требований по ходу и размещению
• Предназначен для автоматического нажатия кнопок, функциональной проверки и повторяющихся тестовых циклов
• Высокая повторяемость (±0,02 мм) и настраиваемая скорость до 300 мм/с в зависимости от конфигурации

Стандартные / примерные характеристики

• Модель / серия: FSK30IS-LX
• Тип привода: трапецеидальный винт (доступны версии с шариковинтовым приводом)
• Пример хода: X 700 мм / Y 500 мм / Z 50 мм
• Диапазон хода (семейство): 50 мм – 12 000 мм
• Точность повторного позиционирования: ±0,02 мм
• Точность позиционирования: 0,02 мм
• Макс. скорость: 300 мм/с
• Макс. нагрузка (пример): 3 кг; диапазон семейства 3–180 кг

Дополнительные сведения о продукте
Модульная сборка позволяет увеличить ход или добавить оси. Подходит для инспекционных и испытательных стендов в электронике, системах пожарного контроля и промышленных шкафах. Доступны дополнительные контроллеры и монтажные комплекты для интеграции с автоматизированными системами тестирования.

Технические характеристики

• Конфигурация: портальная позиционирующая платформа 3 оси (X, Y, Z)
• Серия / модель: FSK30IS-LX
• Приводной механизм: трапецеидальный винт / варианты с шариковинтовым приводом
• Настройка: ход, компоновка, грузоподъёмность и интерфейсы управления конфигурируются
• Типичные области применения: автоматическое нажатие, функциональные и циклические испытания шкафов управления, инспекция PCB, интеграция в производственные линии
