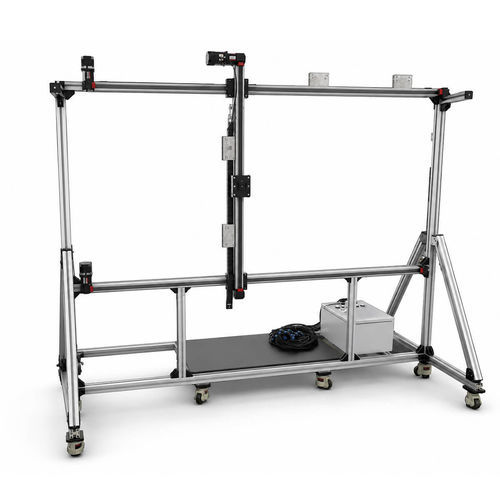

Портальный координатный стол FPB45IS-VIE

линейныйXYZмеханизированный

Краткое описание:
Модуль FPB45 с двухвальным зубчатым ремнем для съёмочных установок с использованием подвижных камер. Высокопрочные двойные валы обеспечивают плавное движение без вибраций для получения чётких кадров. Малошумный высокоскоростной ременный привод обеспечивает гибкую возможность переключения режимов работы. Регулируемый ход с точным позиционированием сервоприводом, стабильная загрузка камеры для динамичной съёмки продукции, отслеживание коротких видеороликов и промышленная покадровая съёмка. Простая сборка, экономичное профессиональное решение для скользящей фотосъёмки.

Параметры настройки хода и точности:
Ось X: 1400 мм, Ось Y: 1000 мм
Точность повторного позиционирования: ±0,02 мм

Параметры и варианты:

• Ряд: FPB45IS-VIE
• Диапазон хода поршня: 100 мм - 3900 мм
• Точность позиционирования: 0,05 мм
• Максимальная скорость: 2000 мм/с
• Максимальная нагрузка: 15 кг

Общие параметры системы (таблица):
Общие параметры системы
Точность позиционирования (мм): ±0,05
Диаметр винта лестничного типа (мм): 70
Время разгона и замедления (с): 0,5
Сервомотор мощностью: 400 Вт

Горизонтальный (нагрузка, кг) / Максимальная скорость (мм/с):
2 кг - 2000 мм/с
4 кг - 2000 мм/с
6 кг - 2000 мм/с
8 кг - 2000 мм/с
10 кг - 2000 мм/с
12 кг - 2000 мм/с
14 кг - 2000 мм/с
15 кг - 2000 мм/с

Вертикальный (нагрузка, кг) / Максимальная скорость (мм/с):
2 кг - 2000 мм/с
4 кг - 2000 мм/с
6 кг - 2000 мм/с
8 кг - 2000 мм/с
10 кг - 1500 мм/с

Боковое крепление (нагрузка, кг) / Максимальная скорость (мм/с):
2 кг - 2000 мм/с
4 кг - 2000 мм/с
6 кг - 2000 мм/с
8 кг - 2000 мм/с
10 кг - 2000 мм/с

Подъём (нагрузка, кг) / Максимальная скорость (мм/с):
2 кг - 2000 мм/с
4 кг - 2000 мм/с
6 кг - 2000 мм/с
8 кг - 2000 мм/с
10 кг - 2000 мм/с

Шаговый двигатель 5756 (ток 4 А) — основные параметры:
Горизонтальный максимальная скорость: 1000 / 1000 / 800 / 800 / 600 / 600 / 500 / 500 мм/с (в зависимости от нагрузки 2–15 кг)
Подъём максимальная скорость: 1000 / 800 / 800 / 600 / 400 мм/с (в зависимости от нагрузки)
Боковое крепление максимальная скорость: 1000 / 800 / 800 / 600 / 400 мм/с (в зависимости от нагрузки)
Вертикальный (малые нагрузки) максимальная скорость: 800 / 600 / 300 мм/с (при нагрузках 1–3 кг)
DB: ≤65 dB

Дополнительная визуальная информация:
В галерее представлены основные фотографии модуля и его компонентов, иллюстрирующие конструкцию ремённого привода, двойные валы, варианты компоновки и монтажные конфигурации.

характеристики / спецификации технические:

• Модель / серия: FPB45
• Тип привода: зубчатый ремень (двухвальный ременный привод)
• Применение: съёмочные установки, визуальный инспекционный контроль, динамичная и покадровая съёмка
• Точность позиционирования: до ±0,02 мм (повторное позиционирование), позиционирование в таблице: ±0,05 мм
• Диапазон хода (вариантно): 100 мм – 3900 мм
• Максимальная скорость: до 2000 мм/с (в зависимости от конфигурации и нагрузки)
• Максимальная нагрузка: до 15 кг (горизонтально), различные значения для вертикальных/боковых конфигураций
• Сервопривод: 400 Вт (вариантно)
• Уровень шума (DB): ≤65 dB
• Особенности: малошумный, высокая прочность валов, простая сборка, экономичное решение для скользящей фотосъёмки
