Линейная направляющая с шариковым винтом FTH14FSK80FSK40IS-TM

компактная2 осивысокоэффективная

Краткое описание:

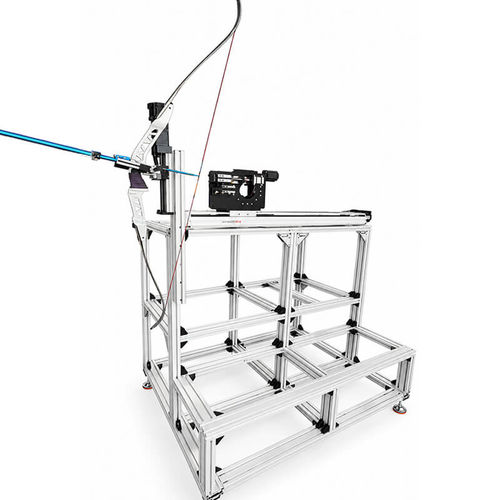

Приборы для тестирования луков FTH14 & FSK80 & FSK40 модернизированы и оснащены автоматизированными механизмами натяжения тетивы и спуска, ходом тетивы 100 мм и номинальной нагрузкой 10 кг. Поддерживает автоматическое зажимание, циклические испытания и сбор данных для работы в автоматическом режиме.

Описание модуля и области применения:
Разработанный компанией FUYU двухдорожечный линейный модуль имеет ширину корпуса 14 см, что обеспечивает более плавную работу и высокую стабильность. Точность позиционирования достигает ±0,02 мм, отличается низким уровнем шума и выдерживает высокие нагрузки. Широко применяется в автоматических устройствах: устройства позиционирования, зажимы, перемещения, электронные сборочные устройства, впрыск и заполнение жидкостей, точечная сварка, позиционирование и установка печатных плат и пластин, а также в устройствах для фиксации объектов в колонне.

Модификации и настраиваемые параметры:

• Ряд: FTH14FSK80FSK40IS-TM
• Настраиваемый ход: FSK80 – 100 мм, FSK40 – 50 мм, FTH14 – 1300 мм
• Точность повторного позиционирования (в одном описании): ±0,01 мм

Дополнительные элементы:

• Различные варианты хода и конфигурации для адаптации к требуемым задачам
• Использование в многоосевых системах позиционирования и интеграция в автоматизированные линии

Характеристики / спецификации технические:

• Ряд: FTH14FSK80FSK40IS-TM
• Диапазон хода поршня: 50 мм – 1250 мм
• Ширина модуля: 135 мм
• Повторная точность позиционирования (в списке характеристик): 0,02 мм
• Вести (величина подачи / шаг?): 5 / 10 / 20 мм
• Диапазон скоростей: 250 / 500 / 1000 мм/с² (указан в исходном тексте)
• Горизонтальная грузоподъемность: 110 / 90 / 40 кг
• Вертикальная грузоподъемность: 30 / 25 / 10 кг
