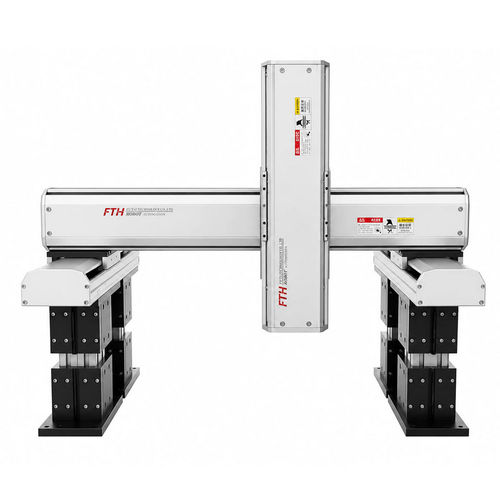

Координатный стол XYZ FTH14

с линейным двигателемэлектрическийс линейным серводвигателем

Краткое описание:
FTH14 — основной передаточный механизм для гравировальных станков, оснащён высокоточным шариковинтовым механизмом и линейной направляющей (точность позиционирования +0,01 мм) и алюминиевым приподнятым основанием высотой 300 мм. Полузакрытая конструкция защищает от пыли и стружки, сокращая затраты на техническое обслуживание до 60%, что обеспечивает повышенную надёжность и экономичность.

Основные особенности и применение:

• Полузакрытая защищающая конструкция — защита от пыли и стружки, снижение затрат на обслуживание.
• Высокоточный шариковинтовой привод и линейная направляющая — высокая точность позиционирования.
• Алюминиевое приподнятое основание высотой 300 мм для монтажа и интеграции.
• Широкое применение: автоматические устройства позиционирования, зажимы, перемещения, электронные сборочные устройства, впрыск и заполнение жидкостей, точечная сварка, позиционирование печатных плат и фиксация объектов в колонне.

Дополнительная информация о конструкции:
Разработанный компанией FUYU двухдорожечный линейный модуль имеет ширину корпуса 14 см, что обеспечивает более плавную работу и высокую стабильность. В других разделах страницы указывается, что точность позиционирования/повторного позиционирования достигает ±0,02 мм; модуль характеризуется низким уровнем шума и выдерживает высокие нагрузки. Продукт ориентирован на международный рынок и применяется в медицинском оборудовании, автоматизированном производстве и электронной промышленности.

Характеристики / технические спецификации:

• Модель / ряд: FTH14 (в тексте также упоминается серия/ряд: FTH14IS-H).
• Настраиваемый ход: ось X 300 мм, ось Y 700 мм, ось Z 300 мм.
• Диапазон хода поршня: 50 мм – 1250 мм.
• Ширина модуля: 135 мм.
• Точность позиционирования (в тексте): +0,01 мм.
• Точность повторного позиционирования (в других местах страницы): ±0,02 мм.
• Повторная точность позиционирования (в маркированном списке): 0,02 мм.
• Ведущий шаг / шаг винта: 5 / 10 / 20 мм (указано как "Вести: 5/10/20 мм").
• Диапазон скоростей: 250 / 500 / 1000 мм/с² (как указано на странице).
• Горизонтальная грузоподъёмность: 110 / 90 / 40 кг.
• Вертикальная грузоподъёмность: 30 / 25 / 10 кг.
• Корпус двухдорожечного модуля: ширина 14 см, плавная работа, высокая стабильность, низкий шум, выдерживает высокие нагрузки.
• Применение: позиционирующие платформы, приводы, электронные сборочные устройства, впрыск/заполнение, точечная сварка, позиционирование печатных плат и фиксация объектов.
