Краткое описание

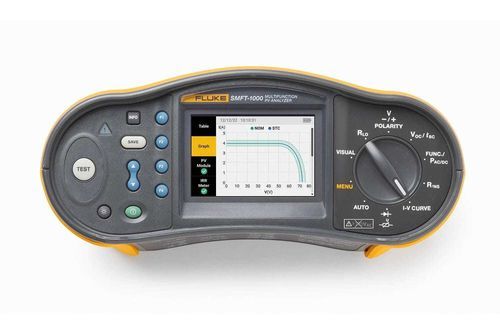

Комплект SMFT-1000 Solar Tools Kit — это многофункциональный PV‑анализатор для установки, ввода в эксплуатацию и периодической проверки фотоэлектрических систем до 1000 V DC. Комплект объединяет трассировку I‑V кривых на месте, последовательности проверок безопасности и производительности по IEC 62446-1 и беспроводное измерение освещённости с помощью IRR2‑BT. Интеграция с Fluke TruTest™ обеспечивает импорт базы, формирование отчётов и исторический анализ измерений.

Основные возможности

• Комплексное решение для тестирования по рабочим процедурам IEC 62446-1 Категория 1 и Категория 2
• Трассировка I‑V кривых на месте с моментальным сравнением с данными производителя
• Измерение Voc до 1000 V DC и тока до 20 A DC (режим рабочего тока для высокоэффективных модулей)
• В комплект входит беспроводной датчик освещённости IRR2‑BT; поддержка токовых клещей i100 AC/DC
• Экспорт данных и отчёты через Fluke TruTest™

Описание продукта
SMFT-1000 разработан для специалистов по PV и сервисных команд. Устройство обеспечивает пошаговые подсказки на экране, режим Auto Test (с опциональной проверкой изоляции), а также цветной дисплей для отображения I‑V кривых в ходе измерений. Интеграция TruTest™ ускоряет настройку через большую базу панелей и упрощает формирование отчётов.

Критические тестовые функции

• Последовательность безопасности IEC 62446-1 Категория 1: сопротивление защитного проводника (Rpe), Voc, короткозамкнутый/рабочий ток (Isc / operating current), сопротивление изоляции (Rins), полярность
• Тесты производительности IEC 62446-1 Категория 2: трассировка I‑V с одновременным измерением освещённости и температуры модуля, ввод угла наклона и ориентации
• Измерение рабочего тока для модулей ≳19% КПД (при необходимости использовать i100)

Приложение Fluke TruTest™ Solar Database
Приложение TruTest™ интегрируется с SMFT-1000 и позволяет импортировать спецификации панелей из обширной базы данных (120 000+ панелей), ускоряя настройку I‑V тестов и формирование стандартизированных отчётов.

Комплект поставки (основное)

• Рюкзак для инструментов Fluke SMFT-1000-BP
• Многофункциональный PV‑анализатор SMFT-1000 (ремень, набор предохранителей, оптический‑USB адаптер IRDA, адаптер нуля)
• IRR2‑BT беспроводной измеритель освещённости Pro (внешний температурный зонд 80PR‑IRR, кронштейн)
• Токовые клещи i100 AC/DC 100 A (набор магнитов TPAK)
• Тестовый щуп TP1000 с кнопкой дистанционного теста
• Набор измерительных проводов TL1000, комплект TL1000‑MC4, TL1000/30M на катушке, комплект соединителей
• Жёсткий кейс для переноски

Работа в полевых условиях и эргономика
Режим Auto Test и пошаговые инструкции уменьшают ошибки настройки на объекте. IRR2‑BT передаёт освещённость и температуру в реальном времени и при потере связи записывает данные локально до 17 часов для последующей синхронизации.

Ключевые технические характеристики

• Сопротивление защитного проводника (Rpe): индикация 0.00–19.99 Ω (измерение 0.20–19.99 Ω), разрешение 0.01 Ω, точность ±(2% + 2 digits)
• Открытое напряжение (Voc): измерение до 1000 V DC; разрешение 0.1 V (≤99.9 V) / 1 V (≥100 V); точность ±(0.5% + 2 digits)
• Короткозамкнутый / рабочий ток (Isc): диапазон измерения 0.2–20.0 A, разрешение 0.1 A, точность ±(1% + 2 digits); для модулей >~19% КПД измеряется рабочий ток
• Сопротивление изоляции (Rins): диапазоны до 999 MΩ (например 0.20–99.99 MΩ разрешение 0.01 MΩ точность ±(5% + 5 digits))
• I‑V трассировка: отображение и сравнение с кривой производителя; точность применима к модулям до ~19% эффективности (для более высоких КПД следуйте инструкциям)
• Общие: габариты ≈ 10 × 25.0 × 12.5 см; вес ≈ 1.4 кг; питание 6×AA; рабочая температура 0 °C–50 °C; безопасность IEC 61010, CAT III 1000 V DC / CAT III 700 V AC
