Калибратор тока 5560A

для измерения температурынапряжениесопротивление

Обзор

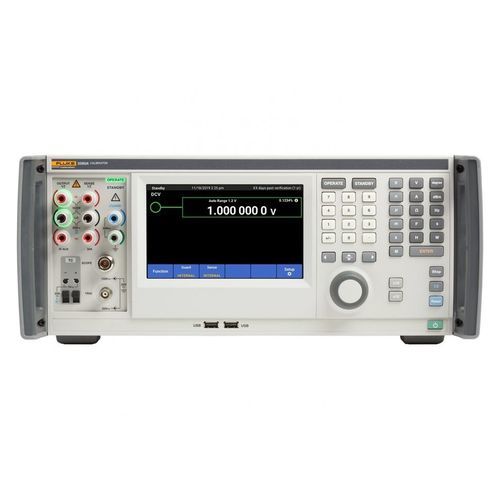

Fluke 5560A — мультипродуктовый калибратор для лабораторий и сервисов, обеспечивающий широкий диапазон электрических рабочих нагрузок с высокой точностью. Поддерживает калибровку DC/AC напряжения и тока, сопротивления, емкости, индуктивности и температуры; доступны опции для калибровки осциллографов и расширения по высокому току.

Ключевые особенности

• Большой цветной сенсорный экран с Visual Connection Management для пошаговых подключений и снижения ошибок
• Калибровка AC/DC напряжения и тока, сопротивления, емкости, индуктивности и температурных сенсоров (термопары и RTD)
• Опция выхода осциллографа до 2 GHz (амплитуда, фронт, полоса, временные метки, импеданс, перегрузка)
• Нативный непрерывный выход тока 30 A; расширяемый до 360 A напрямую или до 6000 A с катушками Fluke и усилителем 52120A
• Быстрое установление, изолированная клеммная панель, синхронизация нескольких устройств

Что входит в комплект

• Аттестат калибровки с аккредитацией ISO/IEC 17025 и данными (прослеживаемый)
• Базовые измерительные провода и переходники
• Усиленный транспортировочный кейс

Семейство продуктов и различия моделей

• 5560A: калибратор следующего поколения — максимально широкое покрытие рабочих нагрузок (настольные DMM 6.5 разрядов, осциллограф до 2 GHz, синтезированная индуктивность, расширенные термопарные разъемы)
• 5550A: производительный модель, оптимизированная для настольных DMM и осциллографов до 1 GHz; улучшенные TUR и непрерывный выход 30 A
• 5540A: стандартная модель для типичных ручных и настольных задач (осциллограф до 600 MHz), оптимизирована по стоимости владения
• 5530A: базовый калибратор для ручных DMM и приборов для измерения мощности (без функции осциллографа)

Целевые рабочие нагрузки и сравнительные возможности
Target Workload | 5560A | 5550A | 5540A | 5530A
4.5-разрядный DMM (напр. Fluke 87V) | TUR 4:1 | TUR 4:1 | TUR 4:1 | TUR 4:1
5.5-разрядный DMM (напр. Fluke 8808A) | TUR 4:1 | TUR 4:1 | n/a | n/a
6.5-разрядный DMM (напр. Keysight 34460A) | TUR 4:1 | n/a | n/a | n/a

Примечания / Применение
Варианты полосы осциллографа, высокая производительность по фронту и точность временных меток обеспечивают всестороннюю калибровку осциллографов. Синхронизация нескольких блоков, функции AC питания/фазы/коэффициента мощности и режимы двойного выхода расширяют гибкость рабочих процессов в лабораториях и сервисных центрах.

Технические характеристики (выдержка)

• DC напряжение: 0 В до ±1020 В — пример лучшей точности 6 ppm (5560A)
• DC ток: 0 A до ±30.2 A непрерывно — пример 78 ppm (5560A)
• AC напряжение: 1 mV до 1020 V; 3 Hz до 500 kHz — пример 110 ppm (5560A)
• AC ток: 10 µA до 30.2 A непрерывно; 3 Hz до 30 kHz — пример 120 ppm (5560A)
• Сопротивление: 0 Ω до 1.2 MΩ — пример 19 ppm (5560A)
• Емкость: 0 pF до 120 mF — пример 0.09% (5560A)
• Индуктивность: 13 µH до 120 H — пример 0.09% (5560A)
• Температура: поддержка 17 типов термопар и 10 RTD; ITS-90/IPTS-68 — пример 0.09 °C (TC), 0.002 °C (RTD)
• Выход осциллографа: нивелированная синусоида опция до 2 GHz; вертикальная амплитуда 0 V до 120 V; быстрый фронт <175 ps; точность временного маркера 2.5 ppm
