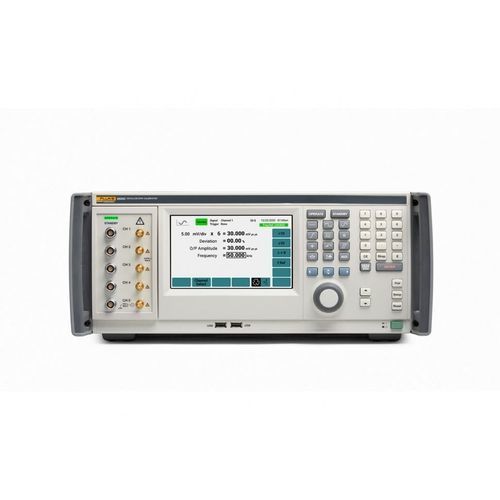

Многофункциональный калибратор 9500C

сигналачастотыэлектрические параметры

Калибровка осциллографов традиционно требует значительного участия оператора, переключения кабелей и специализированного оборудования, особенно для многоканальных приборов. Станция калибровки Fluke 9500C решает эти задачи, предлагая полностью автоматизированное многоканальное решение, снижающее неопределённости при обращении и повышающее производительность.

Функции и преимущества

• Полностью автоматизированная многоканальная калибровка с одновременными выходами — без ручной замены проводов.
• Active Head Technology™ формирует сигналы непосредственно у входа осциллографа, минимизируя погрешности от кабелей и коммутации.
• Масштабируемая архитектура: один основной блок управляет до пяти съёмных Active Head.
• Широкие диапазоны амплитуд и частот для поддержки множества моделей и чувствительностей осциллографов.
• Готовность к интеграции: стандартные интерфейсы и совместимость с MET/CAL® Plus для автоматизации процедур и трассируемой документации.

Active Head Technology™ и автоматизация
Модули 9540C генерируют калибровочные сигналы непосредственно у входа прибора, исключая необходимость внешних коммутационных матриц и длинной проводки. Это снижает неопределённость измерений, повышает воспроизводимость и позволяет выполнять полностью автоматизированные, безоператорные последовательности калибровки для сложных многоканальных осциллографов.

Ключевые возможности сигналов

• Выровненные синусоиды до 4 ГГц для точной калибровки полосы пропускания.
• Импульсные и прямоугольные сигналы с фронтами до 70 пс / 150 пс / 500 пс (в зависимости от режима).
• Диапазон амплитуд от µВ до сотен вольт (пример: 4,44 мВ до 5,56 Вp‑p в 50 Ω; высокие уровни ≈210 Вp‑p).
• Двойные синусоидальные выходы для проверки чувствительности триггера без внешних делителей.
• Автоматическая проверка входного сопротивления и безопасное переключение на 50 Ω перед подачей высоких напряжений.
• Вспомогательные функции: DC/токовые выходы для калибровки пробников, композитное видео, линейные рампы, измерение R/C и AUX IN.

Программное обеспечение, интеграция и комплектация
Устройство поддерживает IEEE‑488.2 (GPIB), USB и Ethernet и интегрируется с MET/CAL® Plus для полной автоматизации, разработки процедур и формирования отчётов. Стандартная комплектация включает 7" сенсорный экран, транспортный кейс и, в зависимости от конфигурации, трассируемый сертификат калибровки (ISO 17025).

Типичные области применения

• Аккредитованные калибровочные лаборатории для периодической поверки.
• Производители осциллографов, ремонтные центры и производственные тестовые участки.
• Лаборатории НИОКР и валидации, требующие высокоточной и воспроизводимой характеристики приборов.
