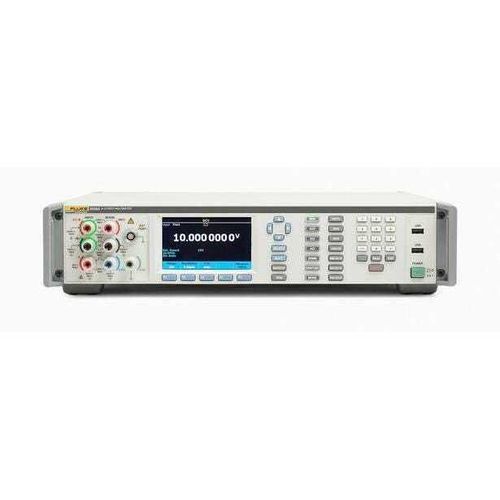

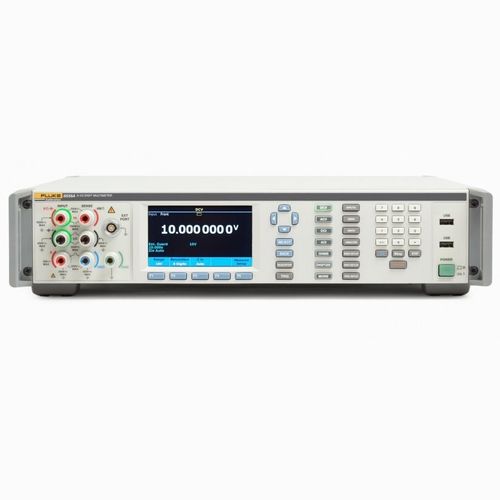

Графический мультиметр 8558A

цифровойнастольный1000 В

Обзор продукта
8,5‑разрядный мультиметр 8558A сочетает высокую разрешающую способность в измерениях постоянного тока с высокоскоростным оцифровывающим каналом (до 5 MS/s) для лабораторной характеристики и автоматизации производственных испытаний. Быстрое оцифровывание в память (200 нс на чтение) и высокий пропускной поток позволяют фиксировать переходные процессы и повышать производительность тестовых линий.

Ключевые особенности

• Высокая скорость оцифровки 5 MS/s с аналоговой полосой пропускания до 20 MHz (напряжение) и до 4 MHz (ток)
• Разрешение до 8,5 разрядов на низкой скорости; до 100 000 показ./с при 4,5 разрядах для автоматизированных систем
• Встроенная память до 15 миллионов показаний
• Цветной графический дисплей: тренды, формы сигналов, FFT, гистограммы и статистика
• Программируемый электронный переключатель передней/задней панели и Visual Connection Management™
• Несколько USB host портов (перед/зад) и поддержка USB‑накопителей

Возможности оцифровки и измерений

• Оцифровка напряжения: 100 mV – 1000 V, до 5 MS/s, полоса до 20 MHz
• Оцифровка тока: 10 µA – 2 A, до 5 MS/s, полоса до 4 MHz
• Чувствительность: десятки–сотни nV для напряжения и сотни pA для тока для обнаружения малых переходных сигналов
• 18‑битный SAR ADC обеспечивает высокое разрешение при оцифровке

Подключение и совместимость системы

• Удалённые интерфейсы: GPIB (IEEE‑488.2), USBTMC, Ethernet
• Быстрая передача памяти на ПК: до 500 000 показ./с (бинарно по USB), до 200 000 показ./с по Ethernet/GPIB
• Совместимость с SCPI, режимы эмуляции 3458A/8508A и поддержка IVI‑драйвера
• Поддержка процедур калибровки MET/CAL
• Триггеры: внешний BNC Trig In/Out (фронт/уровень), таймер, эпоха, линия; внешняя задержка <100 ns

Удобство использования и эксплуатация

• Интуитивное меню конфигурации и графический интерфейс сокращают время ввода в эксплуатацию
• Многоязычная поддержка и гибкие режимы отображения для быстрой диагностики
• Ручки и покрытое вращающееся колесо для удобства переноса и эксплуатации
• Автоматизация повторяющихся задач; встроенная память снижает немедленную зависимость от ПК

Технические характеристики (фрагмент)

• Модель: 8558A
• Разрешение: до 8,5 разрядов (номинал)
• Оцифровка: до 5 MS/s в память; 200 нс на запись в память
• Скорость считывания: 1 показ./с @ 8,5 разряда до 100 000 показ./с @ 4,5 разряда
• Диапазоны напряжения: DC 100 mV – 1000 V; AC 10 mV – 1000 V (1 Hz – 10 MHz)
• Диапазоны тока: DC 10 µA – 2 A; AC 10 µA – 2 A (1 Hz – 100 kHz)
• Полоса: напряжение до 20 MHz; ток до 4 MHz
• ADC: 18‑битный SAR
• Встроенная память: до 15 млн показаний
• Интерфейсы: GPIB, USBTMC, Ethernet, USB host (перед/зад)
• Триггер: внешний BNC, фронт/уровень, таймер, эпоха, линия; внешняя задержка <100 ns
