Многофункциональный калибратор 5322A series
напряжениетокаконтура

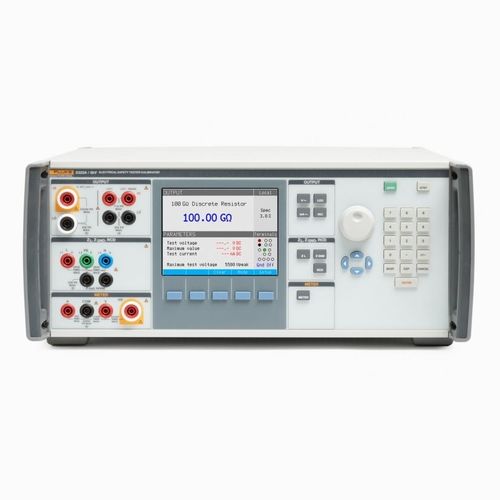

Многофункциональный калибратор - 5322A series - Fluke Calibration - напряжение / тока / контура

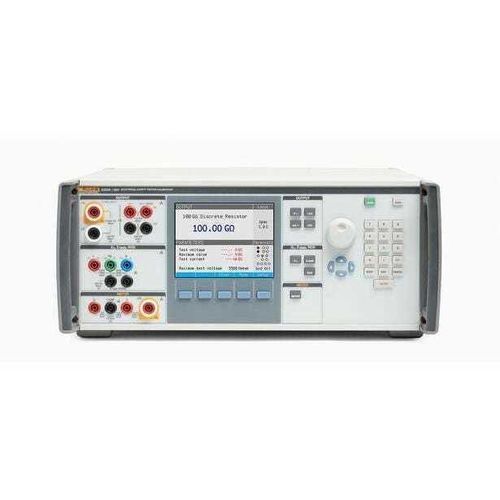

Многофункциональный калибратор - 5322A series - Fluke Calibration - напряжение / тока / контура
Многофункциональный калибратор - 5322A series - Fluke Calibration - напряжение / тока / контура - изображение - 2
Многофункциональный калибратор - 5322A series - Fluke Calibration - напряжение / тока / контура - изображение - 3
Многофункциональный калибратор - 5322A series - Fluke Calibration - напряжение / тока / контура - изображение - 4
Многофункциональный калибратор - 5322A series - Fluke Calibration - напряжение / тока / контура - изображение - 5
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Физическая величина
многофункциональный, напряжение, тока, контура, сопротивление, импеданса
Вариант
переносной, с ручным управлением
Температура

МАКС.: 28 °C
(82 °F)

МИН.: 18 °C
(64 °F)

Напряжение

115 V, 230 V

Описание

Обзор продукта
  • Fluke Calibration 5322A — многофункциональный калибратор для электробезопасных тестеров, объединяющий в одном приборе несколько функций калибровки и заменяющий дискретные резисторы, декадные блоки и специальные приспособления, часто используемые при калибровке тестеров безопасности.
  • Разработан для повышения производительности лабораторий и производственных линий — при автоматизации с помощью MET/CAL достигается до 4× увеличение пропускной способности по сравнению с ручными многопродуктовыми методами.


Ключевые функции и возможности
  • Калибрует широкий спектр приборов: hipot AC/DC, измерители сопротивления изоляции (мегаомы), измерители тока утечки, многофункциональные установочные тестеры, портативные тестеры (PAT), приборы для проверки целостности цепи и заземления, тестеры петли/линии и RCD/GFCI.
  • Непрерывно‑переменные высоковольтные резистивные выходы для калибровки сопротивления изоляции: 10 kΩ–100 GΩ при 1,5 kV (с возможностью расширения до 10 TΩ с внешним R‑мультипликатором и прилагаемым делителем 10 kV).
  • Симуляция тока утечки для методов прямого/контактного, дифференциального и замещающего с разрешением 10 µA (0,1 mA–30 mA).
  • Прецизионные источники низкого сопротивления для калибровки проводимости и испытаний на связь с землёй: 100 mΩ–10 kΩ (режимы 2‑проводного и 4‑проводного подключения; опция дискретного 10 mΩ).
  • Выходы импеданса петли/линии с 16 мощными резисторами, режим Scan и опциональная Active Loop Compensation (VLC) для компенсации остаточной импедансной составляющей (COMP режим до 2 Ω).
  • Симуляция и измерение RCD/GFCI: калибровка тока и времени срабатывания в нескольких режимах (0.5×I, 1×I, 1.4×I, 2×I, 5×I и режимы PAT) с высокой разрешающей способностью и низкими неопределённостями.
  • Калибровка и измерение Hipot AC/DC до 5 kV встроенно; в комплекте внешний делитель 10 kV для измерений до 10 kV; опционально доступен калиброванный пробник 40 kV для ещё более высоких напряжений.


Пользовательский интерфейс и управление
  • Большой яркий цветной дисплей с цветовой индикацией выходных (синие) и измеряемых (красные) значений, индикатор активных клемм.
  • Контекстные soft‑кнопки, цифровая клавиатура и поворотное колесо для точного ввода значений и выбора диапазона.
  • Графическое руководство по подключению доступно через Mode‑softkey для помощи в правильных подключениях и процедурах.


Комплектация и опции
  • Внешний R‑мультипликатор для расширения диапазона высоких сопротивлений до 10 TΩ для тестов на 10 kV.
  • RCD PAT адаптер в комплекте для безопасных подключений к региональным типам вилок/розеток.
  • Внешний делитель 10 kV в комплекте для измерений до 10 kV; опционально доступен 40 kV калиброванный пробник.
  • Опциональные аксессуары: 5322A‑LOAD (высоковольтная нагрузка 5 kV), VLC (600 V источник и компенсация петли), транспортный кейс, комплект для монтажа в стойку.


Модели
  • 5322A — базовая многофункциональная модель (1,5 kV сопротивление).
  • 5322A/5 — с высоковольтными сопротивлениями 5 kV.
  • 5322A/VLC — с 600 V источником и Active Loop Compensation.
  • 5322A/40 — поддерживает опцию 40 kV пробника.
  • Доступны комбинированные конфигурации (например, 5322A/5/VLC, 5322A/VLC/40, 5322A/5/40, 5322A/5/VLC/40).


Области применения
  • Лабораторная калибровка измерителей изоляции, hipot‑приборов, измерителей тока утечки, RCD/GFCI‑тестеров, PAT, тестеров петли/линии, измерителей связи с землёй и приборов для измерения низкого сопротивления.
  • Производственные стенды и калибровочные лаборатории, которым требуется единый многофункциональный прибор для сокращения времени калибровки, занимаемой площади и вариабельности результатов.


Основные технические характеристики (выдержка)
  • Уровень доверия спецификаций: 99 %; интервал калибровки: 1 год.
  • Питание: 115/230 V AC (50/60 Hz) +10 % / −14 %; макс. потребление 1250 VA.
  • Рабочие условия: прогрев 15 мин; эксплуатация 18 °C–28 °C; хранение −10 °C–50 °C; высота до 3050 m; относительная влажность <80 % при 28 °C (>10 GΩ указано для <70 %).
  • Габариты: 430 × 555 × 170 мм; масса: ~20 кг.
  • Источник низкого сопротивления: 100 mΩ–10 kΩ (+ дискретный 10 mΩ); минимальный 4‑проводный выход 1 mΩ.
  • Источник высокого сопротивления 1,5 kV: 10 kΩ–10 GΩ (+ 100 GΩ дискретный); опция 5,5 kV: 10 kΩ–100 GΩ.
  • Измерение тестового напряжения: 0–5500 V DC.
  • Источник сопротивления заземления: 1 mΩ–1700 Ω.
  • Источник петли/линии: 25 mΩ–1700 Ω; режим COMP (VLC) компенсирует до 2 Ω; разрешение 1 mΩ.
  • Источник тока утечки: 0,1 mA–30 mA; неопределённости указаны для режимов.
  • RCD: множественные диапазоны тока срабатывания и времени; время 10–5000 ms с низкой неопределённостью.
  • Входы мультиметра: V до 1100 V; HV до 5000 V; COM‑PE выдержка до 2200 V pk.
  • Ток AC/DC: 0–20 A непрерывно; 20–30 A до 5 минут.
  • Опции/аксессуары: R‑Multiplier, делитель 10 kV, пробник 40 kV, 5322A‑LOAD, VLC, RCD PAT адаптер, стойка, транспортный кейс.
