Локализатор дефектов для кабелей GFL-1500

для солнечных батарей

Обзор продукта
Fluke GFL-1500 — это трёхкомпонентная система для поиска и локализации замыканий на землю в солнечных (PV) массивах: передатчик, приёмник и клещеобразный трассировщик. Система вводит отслеживаемый сигнал в путь неисправности, позволяя быстро и бесконтактно проследить сигнал от центральной точки тестирования до точного места отказа, сокращая время поиска и снижая риск при работе с электрическим оборудованием.

Технология FaultTrack™
FaultTrack™ обнаруживает активные неисправности и генерирует отслеживаемый сигнал по пути неисправности, что даёт возможность технологам проследить сигнал от передатчика до точной точки отказа. Система позволяет идентифицировать повреждённый комбайнер, ветвь или стринг даже при неполной документации объекта.

Удобство использования и рабочий процесс
Спроектировано для полевых работ: разворачивание из центральной точки тестирования без повторных отключений проводников. Приёмник и клещи быстро определяют затронутую ветвь или комбайнер и позволяют трассировать внутри стринга для точного обнаружения неисправного модуля или соединения.

Безопасность и соответствие
Поддерживает архитектуры PV до 1500 V DC. Передатчик и приёмник: CAT III 1500 V DC / CAT IV 600 V. Клещи — для бесконтактного использования на изолированных проводниках до 1500 V. Использовать в соответствии с применимыми нормами безопасности и процедурами на объекте.

Ключевые особенности

• Локализация активных замыканий на землю в PV‑системах
• Отслеживаемый бесконтактный сигнал для сокращения времени диагностики
• Функции анализа, трассировки неисправности, обнаружения разомкнутой цепи и картирования
• Передатчик и приёмник имеют рейтинг CAT III 1500 V DC / CAT IV 600 V

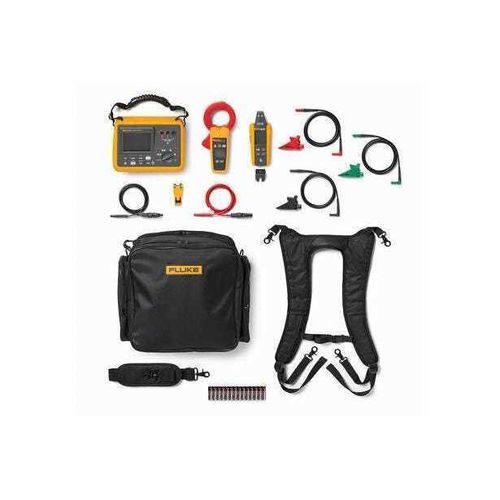

• Полевой комплект: передатчик, приёмник и клемм‑клещи для трассировки

Комплектация

• Передатчик GFL-1500
• Приёмник GFL-1500
• Клещи‑трассировщик GFL-1500
• Испытательные провода MC4, 1500 V
• Крокодильчики
• Инструмент для разблокировки MC4
• Мягкий кейс и наплечный ремень‑рюкзак
• AA щелочные батареи (14 шт.)

Примечания по эксплуатации
Подходит для промышленных солнечных массивов и коммерческих установок. Клещи позволяют бесконтактно определять повреждённый комбайнер или стринг в условиях помех и трассировать сигнал внутри стринга для точного локализации неисправности. При работе с находящимся под напряжением оборудованием строго соблюдайте нормы безопасности объекта.

Технические характеристики

• Категория измерений: Передатчик и Приёмник = CAT III 1500 V DC / CAT IV 600 V ; Клещи = использовать только на изолированных проводниках до 1500 V
• Рабочее напряжение: 1500 V DC / 600 V AC (передатчик/приёмник) ; клещи бесконтактно на изолированных проводниках до 1500 V
• Частоты трассировочного сигнала: FAULT & MAP = 6.25 kHz ; OPEN = 32.764 kHz
• Индикация сигнала: Передатчик = графический дисплей + звуковой сигнал ; Приёмник = цифровой, столбцовая индикация, звуковой сигнал, светодиод ; Клещи = индикация переменного тока
• Выход тока сигнала (тип.): Array HIGH 30 mA RMS ; Array LOW 6 mA RMS ; Unit HIGH 120 mA RMS ; OPEN Unit HIGH 100 mA RMS ; OPEN Unit LOW 30 mA RMS
• Выход напряжения сигнала (разомкнутая цепь, тип.): Unit HIGH 30 V RMS ; OPEN Unit LOW 25 V RMS
• Диапазон напряжения / разрешение (ANALYZE): 0–1500 V DC, разрешение 1 V (нет измерения при обнаружении высокой ёмкости/сопротивления)
• Диапазоны сопротивления (ANALYZE): ≈ <5 kΩ (FAULT), ≈ 10 kΩ (FAULT), ≈ 50 kΩ, ≈ 100 kΩ, ≈ 500 kΩ, >1 MΩ
• Дальность обнаружения (тип.): FAULT & MAP Array Mode макс. по воздуху 4.75 m ; FAULT & MAP Unit Mode макс. по воздуху 5.9 m ; OPEN Unit Mode макс. по воздуху 2.7 m
• Измерение AC (клещи): диапазон 150 mA ; разрешение 0.1 mA ; макс. диаметр проводника 61 mm
• Дисплеи: Передатчик & Приёмник = графический LCD ; Клещи = сегментный LCD ; подсветка: фронт‑свет/подсветка в зависимости от устройства
• Окружающая среда: рабочая температура передатчик/приёмник -20 °C…50 °C ; клещи -10 °C…50 °C ; эксплуатационная высота 0–3000 m ; высота хранения 0–12 000 m
• Защита / механика: Передатчик неработающий IP54 ; Приёмник IP54 ; Клещи IP30 (челюсть закрыта) ; испытание падением 1 m
• Защита от переходных процессов: 10 kV (1.2/50 μs) для применимых блоков
• Питание: Передатчик 8×AA ; Приёмник 4×AA ; Клещи 2×AA (алкалиновые или NiMH)
• Время работы от батарей (тип.): Передатчик Array FAULT/MAP ≈15 ч ; Unit‑режимы ≈8–15 ч ; Приёмник ≈16 ч ; Клещи >150 ч (без подсветки/спот‑освещения)
• Габариты и масса (с батареями): Передатчик ≈244×180×106 mm ≈2.04 kg ; Приёмник ≈183×75×43 mm ≈0.27 kg ; Клещи ≈257×116×46 mm ≈0.6 kg
