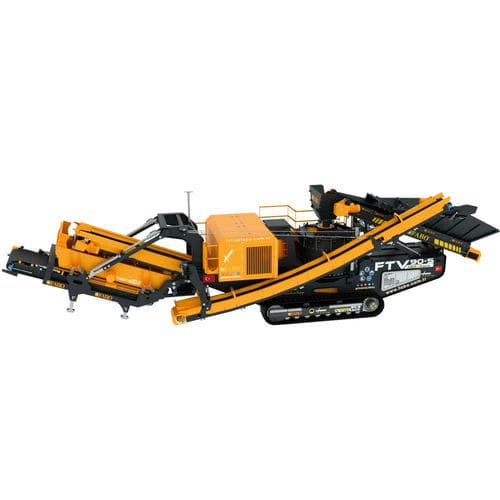

Вертикальная ударная камнедробилка FTV-90-s

мобильнаяс дизельным двигателемдля производства песка

Обзор
Мобильная установка вертикально-ударного дробления и грохочения FTV-90-s обеспечивает интегрированное тонкое дробление и классификацию на гусеничном шасси. Предназначена для высокопроизводительного производства песка 0–5 мм и обработки твердых абразивных материалов, таких как базальт и гранит. Установка объединяет подачу, дробление, грохочение и систему складирования с PLC-автоматикой и опциональными гибридными и смазочными системами.

Ленточный питатель

• Ленточный питатель подаёт загруженный материал в дробилку для обеспечения равномерной подачи.
• Оснащён двумя приводными двигателями и защитой мотора от перегрева.
• Интенсивность работы питателя и дробилки связана с системой автоматизации для синхронной работы.
• Логика автоматики: при высоком токе дробилки подача из бункера прекращается, чтобы избежать накопления и износа; при низком токе подача увеличивается для максимизации производительности.

Вертикально-ударный дробитель (VSI)

• Основная машина для производства мелкого песка с высокой эффективностью в диапазоне 0–5 мм.
• Дробление осуществляется за счёт вращающегося ротора большой скорости, выбрасывающего материал на защитные вкладыши; подходит для твёрдого и абразивного сырья.
• Диаметр ротора: Ø 900 mm (ротор VSI-900).
• Максимальный размер подачи: 50 mm.
• Защитные вкладыши покрывают внутреннюю часть дробилки для предотвращения износа корпуса; вкладыши болтовые для быстрой замены и лёгкого обслуживания.
• Спроектирован для высокой производительности и простого технического обслуживания.

Вибрационный грохот

• Разделяет дроблёный материал по требуемым фракциям и направляет продукт на складские конвейеры.
• Пример стандартной площади грохота: 1500 x 3200 mm (площадь грохота настраивается по запросу).
• Прочные стальные пружины обеспечивают непрерывную работу в тяжёлых условиях.
• Сетки грохота быстро заменяются для минимизации простоя.

Складские ленты / Складные конвейеры

• Складные конвейерные ленты транспортируют готовую продукцию в зоны складирования и уменьшают габариты при транспортировке в сложенном виде.
• Износостойкие материалы лент обеспечивают длительный срок службы.
• Особенности: регулировка хода ленты, приводные барабаны, сцепленные моторы.

Лента-сепаратор (магнитный сепаратор)

• Крупногабаритный ленточный магнитный сепаратор включает блок постоянных магнитов, нескончаемую сепарационную ленту, мотор и магнитно-изоляционную стальную раму.
• Дизайн постоянных магнитов серии MBS предотвращает нежелательное прилипание металла к раме.
• Доступна опция 3-полюсного магнитного поля для улучшения эффективности разделения.

Ходовая система

• Гусеничная мобильность с шириной гусениц 500 mm обеспечивает надёжное передвижение по пересечённой местности.
• Двухступенчатая регулировка скорости движения для контролируемого перемещения.

Система автоматизации

• Панель управления на базе PLC, расположенная на машине, обеспечивает полную автоматизацию дробилки, ленточных конвейеров и бункеров.
• Система оптимизирует подачу и транспортировку для повышения эффективности и защиты оборудования.
• Профессиональный интерфейс, возможность дистанционного управления и опциональная тепловая защита доступны.

Генератор и гибридная система

• Бортовой генератор обеспечивает непрерывное питание; гибридная технология позволяет работать на дизеле или от сети.
• Гибридный режим предотвращает сбои при нестабильном питании и может быть отключён для использования сетевого питания при его наличии.

Автоматическая система смазки (опционально)

• Обеспечивает дозированную и равномерную подачу смазки к подшипникам и смазываемым узлам.
• Снижает время обслуживания и затраты на труд; оптимизирует расход смазочных материалов для минимизации затрат на обслуживание.

Гидравлическая система

• Гидравлические приводы управляют крышками бункеров и конвейерами без участия людей.
• Быстрая и практичная мобильная операция обеспечивает быстрое включение/выключение и перемещение.
• Преимущества: отсутствие ручного труда, быстрая мобильность, практичное и оперативное решение на площадке.

Конструкция и особенности обслуживания

• Болтовые защитные вкладыши для быстрой замены.
• Удобная конструкция для быстрого обслуживания ротора, вкладышей и составляющих грохота.

Транспортные размеры / Технические чертежи
Транспортные размеры и подробные технические чертежи предоставляются для модели в метрических и имперских вариантах.

Технические характеристики

• Модель: FTV-90-s
• Тип дробилки: вертикально-ударная (VSI), ротор VSI-900 (Ø 900 mm)
• Макс. размер подачи: 50 mm
• Основной диапазон продукции: производство песка 0–5 mm (высокая производительность)
• Пример размера вибросита: 1500 x 3200 mm (настраиваемо)
• Ленточный питатель: 2 мотора, защита мотора, управление, связанное с автоматикой
• Ленточные конвейеры для складирования: складной тип, износостойкие ленты
• Сепарационная лента: постоянный магнит (серия MBS), опция 3-полюсного магнитного поля
• Ширина гусениц: гусеницы 500 mm (надёжная мобильность)
• Автоматика: PLC-контроль, дистанционное управление, опциональная термозащита
• Варианты питания: бортовой генератор с гибридной дизель/электрической возможностью (гибрид опционально)
• Смазка: автоматическая система смазки (опционально)
• Гидравлика: гидравлические управляющие рычаги для крышек бункеров и конвейеров
